Rozwiązania EMI/RFI

Zarządzanie EMI/RFI to nieustanne i niezmienne wyzwanie w odniesieniu do układów elektronicznych, w których komponenty obwodów znajdują się blisko siebie.

Efekty EMI/RFI mogą tylko nieznacznie wpływać na jakość sygnału, albo powodować awarie sprzętu. KEMET oferuje bogatą ofertę komponentów na potrzeby emisji promieniowania i przewodzenia.

Farnell dysponuje bogatą ofertą przelotowych filtrów zakłóceń elektromagnetycznych (EMI) zasilania od KEMET jako rozwiązań dla wspólnych interfejsów; zakłócenia mogą być powodowane przez stany przejściowe o wysokiej mocy pochodzące z elementów przełączających układów generowania mocy. Rozwiązania EMI/RFI będą odgrywały ważną rolę w przyszłości projektów elektronicznych. Przeglądaj gamę produktów i technologii KEMET, które pomogą Ci w kształtowaniu rzeczywistych rozwiązań stosowanych w konstrukcjach płytek — asortyment w magazynie, gotowy do wysyłki już dzisiaj.

Pozytywne wyniki testów pod kątem kompatybilności elektromagnetycznej (EMC) i detekcji niskiego napięcia (LVD) to dwa z najbardziej krytycznych wymagań dla produktów przed wprowadzeniem ich na rynek.

Niedostateczne filtrowanie mocy jest główną przyczyną braku zgodności i może znacząco opóźnić wprowadzenie produktu oraz wywindować koszty projektu, co jest jednym z kluczowych czynników dla każdego projektu — od aplikacji konsumenckich, przez ratujące życie urządzenia medyczne, po technologie obronne o krytycznym znaczeniu. KEMET oferuje szeroką gamę kondensatorów przeciwzakłóceniowych EMI oraz filtrów zakłóceń elektromagnetycznych (EMI), aby tworzyć rozwiązania dla najważniejszych wyzwań projektowych w wielu typach zastosowań.

Filtry EMI/RFI od KEMET odpowiadają na zapotrzebowania rozwiązań jedno- i trójfazowych o bardzo szerokim spektrum charakterystyki. Filtry są optymalizowane pod kątem zakłóceń przewodzenia, a ich zaciski wejścia/wyjścia można przykręcać śrubami, mocować jako złącza Faston, za pomocą przewodu drutowego, montować na płytce drukowanej (PCB) lub jako lutowane złącze zaciskowe.

Funkcje i korzyści:

  • Jednofazowe lub trójfazowe
  • Napięcie znamionowe: 250 VAC
  • Zakres prądu znamionowego: 1–60 A
  • Zakres prądu upływu: 0,005–1,5 mA, maksimum przy 250 V/60 Hz
  • Zakres temperatury roboczej: -20°C – +60°C
  • Dostępne wersje z aprobatą UL, CSA i/lub TÜV
  • Zgodność z normami RoHS

Zastosowania

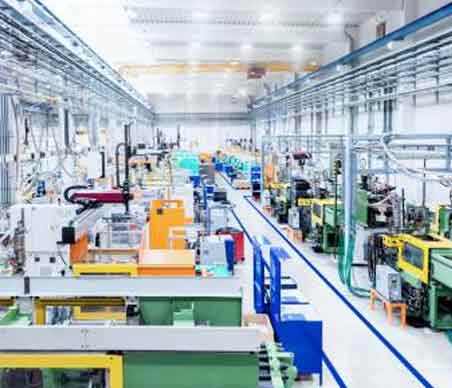

Urządzenia przemysłowe

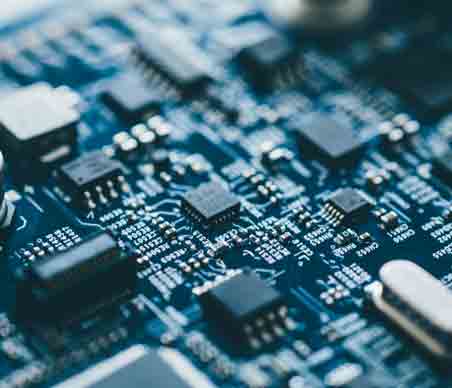

Sprzęt elektroniczny

Obrabiarki

Przemienniki

CERIA CAS SMD SFTY 250

Kondensatory elektroniczne KEMET 250 VAC serii CAS z certyfikatami bezpieczeństwa SMD X1/Y2 i X2 zostały opracowane specjalnie z myślą o aplikacjach filtrowania liniowego AC do tłumienia zakłóceń. W porównaniu do tarczowych kondensatorów z wyprowadzeniami radialnymi możliwości montażu powierzchniowego kondensatorów serii CAS pozwala inżynierom na miniaturyzowanie projektów i tworzenie rozwiązań o większej gęstości. Kondensatory są opatrzone uznanymi międzynarodowo certyfikatami bezpieczeństwa, co czyni, że są odpowiednie do aplikacji wymagający zabezpieczania przez potencjalnymi stanami przejściowymi zakłócającymi lub uszkadzającymi linie, a także przed zakłóceniami elektromagnetycznymi (EMI) wrażliwego sprzętu. Są również idealnym rozwiązaniem na wypadek potrzeby tłumienia zakłóceń liniowych w źródle.

Kondensatory zabezpieczające oferują napięcie robocze o wartości 250 VAC w zastosowaniach typu przewód–przewód (klasa X) oraz 250 VAC w zastosowaniach typu przewód–uziemienie (klasa Y) oraz spełniają kryteria dla testu impulsu, określone w normie IEC 60384. Urządzenia spełniają wymogi podklasy X1 i Y2 oraz są certyfikowane jako urządzenia odporne na impulsy o wartości sięgającej, odpowiednio, 5 kV (X1/Y2) i 2,5 kV (X2).

Funkcje i korzyści:

  • Z certyfikatem bezpieczeństwa IEC 60384-14; zgodność z RoHS
  • Klasa X1/Y2 i X2; wartość znamionowa: 250 VAC (klasa przemysłowa)
  • Napięcia impulsów: 2,5 kV i 5 kV
  • Niezawodne działanie do 125°C
  • Dostępne charakterystyki dielektryczne: C0G i X7R
  • Rozmiary obudowy: 1808, 1812, 2211 i 2220
  • Zakres wartości pojemności: 3,0 pF – 22 nF
  • Dostępne tolerancje pojemności: od ±0,5 pF do ±20%.

Zastosowania

  • Podstawowe i wtórne łączenie (zasilacze impulsowe)
  • Tłumienie zakłóceń liniowych (silniki, elementy sterownicze silników, przekaźniki, zasilacze impulsowe oraz przemienniki)

CAS SMD X1/Y2 and X2 SFTY 250VAC Series.

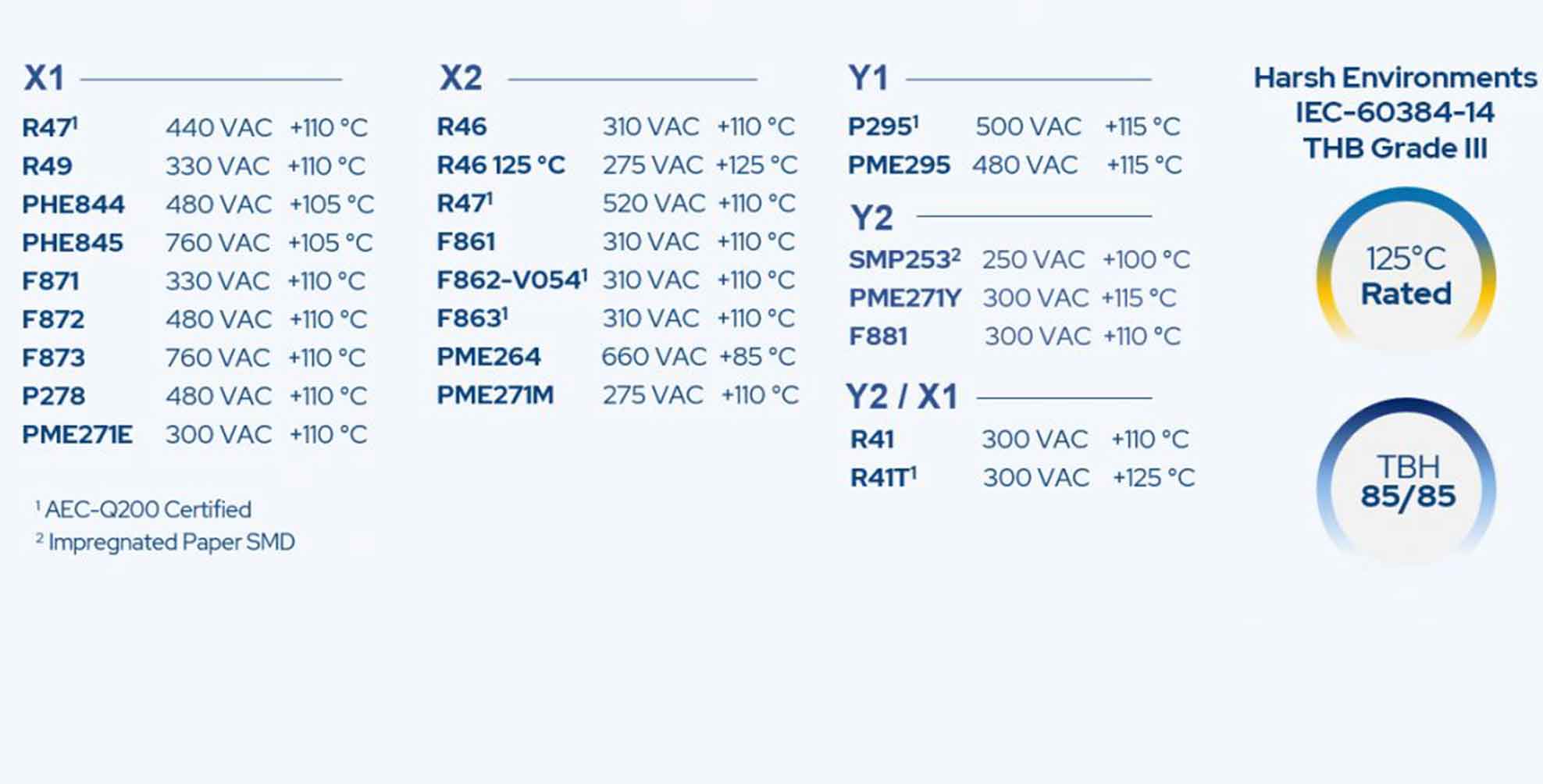

Kondensatory foliowe od KEMET opatrzone świadectwami bezpieczeństwa zostały stworzone specjalnie z myślą o tłumieniu emisji zakłóceń przewodzonych w zastosowaniach związanych z filtrowaniem linii zasilania AC. Funkcje samonaprawiające kondensatorów foliowych sprawiają, że są one doskonałym wyborem na potrzeby zabezpieczania linii zasilających oraz są podstawą do międzynarodowego certyfikowania bezpieczeństwa. Kondensatory te są odpowiednie do aplikacji wymagający zabezpieczania przez potencjalnymi stanami przejściowymi zakłócającymi lub uszkadzającymi linie, a także przed zakłóceniami elektromagnetycznymi (EMI) wrażliwego sprzętu.

R41T – metalizowany
polipropylen

Zastosowania

Do użytku w filtrze tłumiącym zakłócenia elektromagnetyczne (EMI) w zastosowaniach typu „linia–uziemienie” oraz „liniowych (across-the-line)”, wymagających klasyfikacji bezpieczeństwa Y2/X1.




Dowiedz się więcej

F862-V054 – metalizowany polipropylen

Zastosowania

Typowe zastosowania obejmują szeregowe połączenia w obrębie sieci zasilających, zasilacze pojemnościowe i mierniki energii oraz, przede wszystkim, zastosowania w motoryzacji na potrzeby trudnych warunków otoczenia.



Dowiedz się więcej

SMP253 – metalizowany papier


Zastosowania

Wykorzystywane na całym świecie jako tłumiki zakłóceń elektromagnetycznych (EMI) we wszystkich zastosowaniach Y2, typu przewód–uziemienie.




Dowiedz się więcej

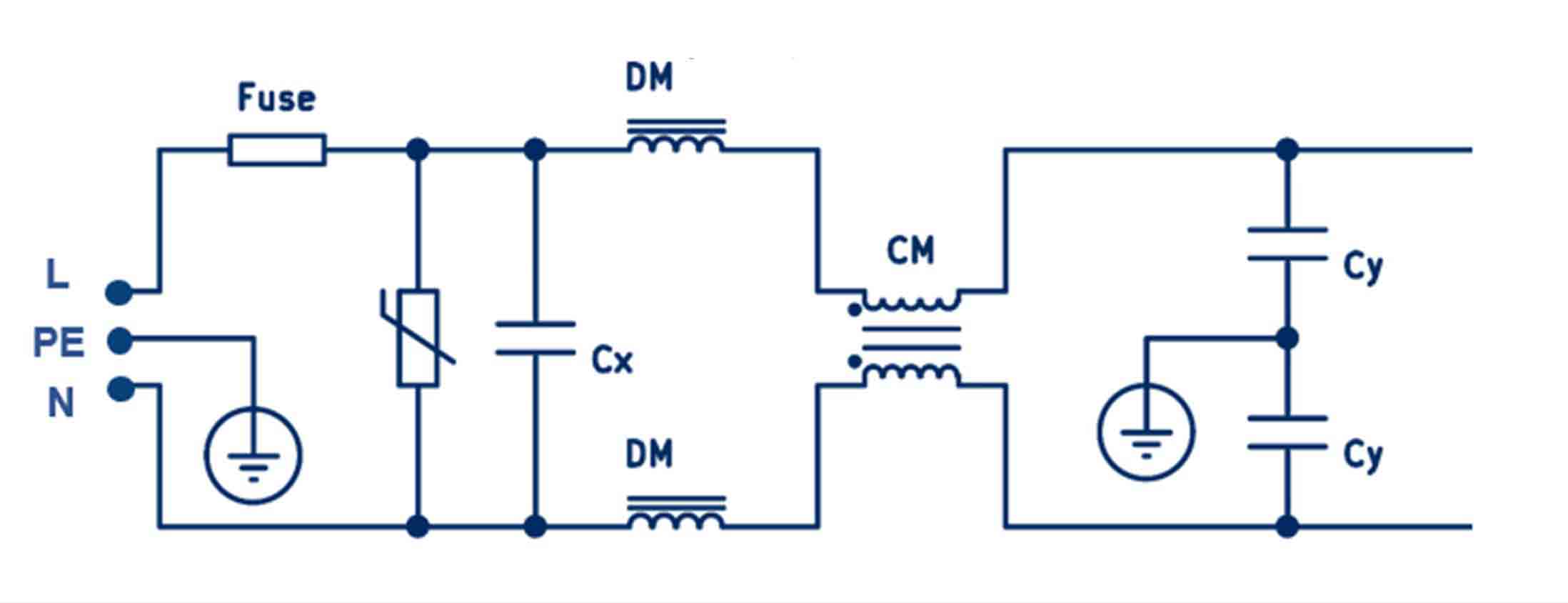

  • Filtrowanie prądu w trybie różnicowym (DM) w zastosowaniach typu przewód–przewód (klasa X)
  • Filtrowanie prądu w trybie współbieżnym (CM) w zastosowaniach typu przewód–uziemienie (klasa Y)
  • Zasilacze pojemnościowe
  • Komunikacja liniami zasilania (PLC)
