PowiGaN to wewnętrznie opracowana technologia azotku galu (GaN) firmy Power Integrations. Przełączniki PowiGaN zastępują tradycyjne tranzystory krzemowe po stronie pierwotnej wysoce zintegrowanych układów scalonych przełączników flyback firmy PI, redukując straty przełączania i umożliwiając ładowarkom, adapterom i zasilaczom typu open frame bardziej wydajne, mniejsze i lżejsze niż krzemowe alternatywy.

Które produkty PI InnoSwitch wykorzystują technologię PowiGaN?

Układy scalone oparte na PowiGaN osiągają sprawność do 95% w całym zakresie obciążenia oraz do 100 W w implementacjach z zamkniętymi adapterami bez konieczności stosowania radiatorów.

  • InnoSwitch3-CP– najlepszy do ładowania ze stałą mocą
  • InnoSwitch3-EP– zasilacze typu open frame
  • InnoSwitch3-Pro– najlepsze do dynamicznie sterowanego napięcia i prądu, w tym zastosowań USB PD PPS
  • MinE-CAP– najlepsze do redukowania wymiarów kondensatorów w ładowarkach, opcjonalnie urządzenie towarzyszące do przełączników układów scalonych InnoSwitch3

Główne cechy

  • Niezrównana wydajność
  • Prosty proces projektowania
  • VDS(MAX) 750 V
  • Do 100 W w pakiecie InSOP™
  • Zgodność z normami JEDEC

Wysoko zintegrowane urządzenia zapewniają kompaktowe rozmiary

Przełącznik układu scalonego off-line CV/CC QR flyback ze zintegrowanym przełącznikiem po stronie pierwotnej, synchroniczną rektyfikacją, sprzężeniem zwrotnym FluxLink i stałym profilem mocy

Rodzina układów scalonych InnoSwitch3-CP znacznie upraszcza projektowanie i produkcję przetwornic mocy typu flyback, szczególnie tych wymagających wysokiej wydajności czy kompaktowych rozmiarów. Rodzina InnoSwitch3-CP zawiera w jednym układzie scalonym wysokonapięciowy przełącznik po stronie pierwotnej, sterowniki po stronie pierwotnej i wtórnej oraz bezpieczne sprzężenie zwrotne. Urządzenia te zawierają wiele funkcji ochronnych, w tym zabezpieczenie przed zbyt wysokim i zbyt niskim napięciem linii, ograniczenie przepięcia i przetężenia na wyjściu oraz wyłączenie w przypadku przegrzania.

Dostępne są urządzenia obsługujące typowe kombinacje zachowań zatrzaskowych i automatycznego restartu wymagane przez aplikacje, takie jak szybkie ładowanie i projekty USB PD. Urządzenia są dostępne z kompensacją cable-drop i bez niej.

InnoSwitch3-CP

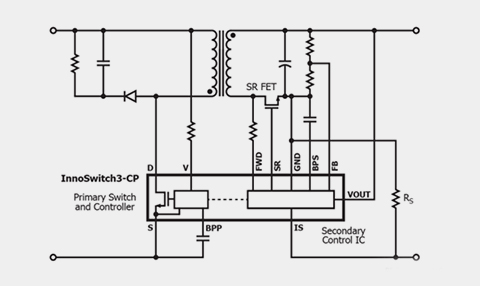

InnoSwitch3-CP-Schemat
Kup teraz

Polecane produkty

Wysoko zintegrowany, kompaktowy rozmiar

  • Sterownik quasi-rezonansowy (QR)/CCM flyback, przełącznik wysokiego napięcia po stronie pierwotnej, czujnik po stronie wtórnej i sterownik prostownika synchronicznego
  • Zintegrowany FluxLink, z izolacją HIPOT, ze sprzężeniem zwrotnym
  • Łatwo łączy się ze sterowanymi obciążeniem układami IC szybkiego ładowania
  • Profil stałej mocy (CP) minimalizuje czas ładowania z ciągłą regulacją wyjścia prądowego oraz napięciowego
  • Dokładne tryby pracy CV/CC/CP, niezależnie od komponentów zewnętrznych
  • Zewnętrzny rezystor IS pozwala na niestandardowe programowanie CC
  • Bezzwłoczna odpowiedź przejściowa z krokiem obciążenia w zakresie 0%-100%-0%

Technologia PowiGaN

  • Zastrzeżona technologia azotku galu firmy PI
  • Do 100W mocy bez stosowania radiatorów
  • INN3278, INN3279 i INN3270

EcoSmart – energooszczędny

  • Wydajność do 95% w całym zakresie obciążeniowym
  • Mniej niż 30 mW bez obciążenia razem z czujnikiem linii
  • Z łatwością spełnia on wszystkie globalne dyrektywy w zakresie wydajności energetycznej
  • Niskie rozpraszanie ciepła

Zaawansowana ochrona/funkcje bezpieczeństwa

  • Wtórne zabezpieczenie przeciwzwarciowe wyłącznika lub diody
  • Detekcja otwartej bramki SR FET
  • Bezzwłoczne zabezpieczenie linii wejściowej UV/OV

Funkcje opcjonalne

  • Kompensacja cable-drop z kompleksowymi ustawieniami
  • Zmienne napięcie wyjściowe, stałe profile prądowe
  • Reagowanie na błąd automatycznego restartu lub zatrzaskiwania wyjścia OVP/UVP
  • Wiele wyjściowych progów błędu UV
  • Zatrzaskowe lub histerezowe zabezpieczenie przed przegrzaniem

Pełny zakres bezpieczeństwa i zgodność z przepisami

  • Wzmocniona izolacja
  • Napięcie izolacji >4000 VAC
  • 100% produkcji poddanej kontroli HIPOT
  • Certyfikat bezpieczeństwa UL1577 i TUV (EN60950, EN62368)
  • Doskonała odporność na zakłócenia umożliwia projekty osiągające wydajność klasy „A” zgodnie z normą EN61000-4, EN61000-4-2, 4-3 (30 V/m), 4-4, 4-5, 4-6, 4-8 (100 A/m) i 4-9 (1000 A/m) oraz Ford FMC1278 (RI-115)

Wysoko zintegrowane urządzenia zapewniają kompaktowe rozmiary

Przełącznik układu scalonego off-line CV/CC QR flyback ze zintegrowanym przełącznikiem po stronie pierwotnej, synchroniczną rektyfikacją i sprzężeniem zwrotnym FluxLink

Rodzina układów scalonych InnoSwitch3-EP znacznie upraszcza projektowanie i produkcję przetwornic mocy typu flyback, szczególnie tych wymagających wysokiej wydajności czy kompaktowych rozmiarów. Rodzina InnoSwitch3-EP zawiera w jednym układzie scalonym wysokonapięciowy przełącznik po stronie pierwotnej, sterowniki po stronie pierwotnej i wtórnej oraz bezpieczne sprzężenie zwrotne na jednym układzie IC.

Urządzenia te zawierają wiele funkcji ochronnych, w tym zabezpieczenie przed zbyt wysokim i zbyt niskim napięciem linii, ograniczenie przepięcia i przetężenia na wyjściu oraz wyłączenie w przypadku przegrzania. Urządzenia są dostępne wraz ze standardową i szczytową opcją zasilania oraz powszechnie stosowanymi zachowaniami zabezpieczania auto-restartu.

InnoSwitch3-EP
InnoSwitch3-EP-Schemat
Kup teraz

Polecane produkty

Wysoko zintegrowany, kompaktowy rozmiar

  • Bardzo wysoka wydajność w całym zakresie obciążenia
  • Posiada quasi-rezonansowy sterownik (QR)/CCM flyback, przełącznik wysokiego napięcia, czujnik linii po stronie wtórnej oraz sterownik prostownika synchronicznego
  • Doskonała wielowyjściowa regulacja krzyżowa z ważoną z ważoną regulacją po stronie wtórnej (SSR) oraz zsynchronizowanym układami FET
  • Zintegrowany FluxLink, z izolacją HIPOT, ze sprzężeniem zwrotnym
  • Wyjątkowa dokładność CV/CC, niezależna od komponentów zewnętrznych
  • Regulowane, dokładne wyczuwanie prądu z wykorzystaniem zewnętrznego rezystora wyczuwania wyjściowego

Technologia PowiGaN

  • Zastrzeżona technologia azotku galu firmy PI
  • Do 100W mocy bez stosowania radiatorów
  • INN3678, INN3679 i INN3670

EcoSmart – energooszczędny

  • Mniej niż 30 mW bez obciążenia razem z czujnikiem linii
  • Z łatwością spełnia on wszystkie globalne dyrektywy w zakresie wydajności energetycznej
  • Niskie rozpraszanie ciepła

Zielony pakiet

  • Nie zawiera halogenu i jest zgodny z dyrektywą RoHS

Zaawansowana ochrona/funkcje bezpieczeństwa

  • Detekcja otwartej bramki SR FET
  • Bezzwłoczne zabezpieczenie linii wejściowej UV/OV
  • Reagowanie na błąd automatycznego restartu na wyjściu OVP
  • Seria przełączników 750 V zapewnia doskonałą ochronę przed przepięciami

Funkcje opcjonalne

  • Zabezpieczenie przed automatycznym restartem na wyjściu UV z opcją szczytowego zasilania

Pełny zakres bezpieczeństwa i zgodność z przepisami

  • Wzmocniona izolacja
  • Napięcie izolacji >4000 VAC
  • 100% produkcji poddanej kontroli HIPOT
  • Certyfikat bezpieczeństwa UL1577 i TUV (EN60950, EN62368)
  • Doskonała odporność na zakłócenia umożliwia projekty osiągające wydajność klasy „A” zgodnie z normą EN61000-4, EN61000-4-2, 4-3 (30 V/m), 4-4, 4-5, 4-6, 4-8 (100 A/m) i 4-9 (1000 A/m) oraz Ford FMC1278 (RI-115)

Wysoko zintegrowane urządzenia zapewniają kompaktowe rozmiary

Sterowany cyfrowo przełącznik układu scalonego off-line CV/CC QR flyback ze zintegrowanym wysokonapięciowym przełącznikiem, synchroniczną rektyfikacją i sprzężeniem zwrotnym FluxLink

Rodzina układów scalonych serii InnoSwitch3-Pro znacznie upraszcza rozwój i produkcję w pełni programowalnych, wysoce wydajnych zasilaczy, szczególnie tych w obudowach kompaktowych. Uniwersalny interfejs I²C umożliwia dynamiczną kontrolę napięcia i prądu wyjściowego wraz z wieloma konfigurowalnymi funkcjami. Raportowanie zaprogramowanych funkcji i trybów błędów zapewnia system telemetrii.

Urządzenia InnoSwitch3-Pro są idealne do zastosowań związanych z zasilaniem AC/DC, gdzie wymagana jest precyzyjna (10 mV, 50 mA) regulacja napięcia wyjściowego i prądu. Typowe implementacje obejmują mikroprocesor systemowy lub dedykowany mikrokontroler z portem I²C służący do konfiguracji, sterowania i nadzorowania pracy podsystemu zasilania. Pin uVCC zapewnia polaryzację mikroprocesora w autonomicznych implementacjach, takich jak adaptery USB PD czy ładowarki.

InnoSwitch3-Pro

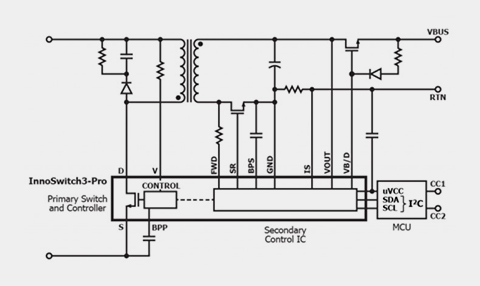

InnoSwitch3-Pro-Schemat
Kup teraz

Polecane produkty

Sterowane cyfrowo przez interfejs I²C

  • Dynamiczna regulacja napięcia zasilania i prądu
  • Odczyt stanu telemetrii z przerwaniem procesora
  • Kompleksowy zestaw konfigurowalnych funkcji

Technologia PowiGaN

  • Zastrzeżona technologia azotku galu firmy PI
  • Do 100W mocy bez stosowania radiatorów
  • INN3378, INN3379 i INN3370

Wysoko zintegrowany, kompaktowy rozmiar

  • Wielotrybowy quasi-rezonansowy sterownik (QR)/CCM flyback, przełącznik wysokiego napięcia, czujnik linii po stronie wtórnej oraz sterownik prostownika synchronicznego
  • Zoptymalizowana wydajność dla całej linii oraz zakresu obciążeń
  • Zintegrowany FluxLink, z izolacją HIPOT, ze sprzężeniem zwrotnym
  • Bezzwłoczna reakcja na stany przejściowe
  • Wspomaganie niedrogiego N-kanałowego przełącznika obciążenia serii FET
  • Zintegrowane zasilanie 3,6V dla zewnętrznego MCU
  • Ultraszybki SR 4,7 Ω rezystancja pull-down (dostępny z elementami H302)

EcoSmart – energooszczędny

  • Mniej niż 30 mW bez obciążenia razem z czujnikiem linii MCU
  • Z łatwością spełnia on wszystkie globalne dyrektywy w zakresie wydajności energetycznej
  • Niskie rozpraszanie ciepła

Zaawansowana ochrona/funkcje bezpieczeństwa

  • Monitor napięcia wejściowego z dokładnym zabezpieczeniem wej./wyj. przed przepięciami i spadkami napięć
  • Wykrywanie błędów wyjścia OV/UV z niezależnie skonfigurowanymi odpowiedziami
  • Detekcja otwartej bramki SR FET
  • Histerezowe wyłączanie termiczne
  • Programowalny watchdog dla błędów systemowych
  • Telemetria do monitorowania stanu zasilania i awarii
  • Wykrywanie zwarć na styku IS/na wyjściu (elementy H302)

Pełny zakres bezpieczeństwa i zgodność z przepisami

  • Wzmocniona izolacja
  • Napięcie izolacji >4000 VAC
  • 100% produkcji poddanej kontroli zgodności HIPOT
  • Certyfikat bezpieczeństwa UL1577 i TUV (EN60950, EN62368)

Zielony pakiet

  • Nie zawiera halogenu i jest zgodny z dyrektywą RoHS

Zastosowania

  • Wysokowydajne adaptery USB PD 3.0 + PPS/QCA
  • Adaptery wieloprotokołowe, w tym QuickCharge, AFC, FCP, SCP
  • Ładowarki do urządzeń mobilnych z ładowaniem bezpośrednim
  • Wielozadaniowe ładowarki do baterii o różnych parametrach elektrochemicznych
  • Regulowany statecznik LED CV i CC
