Zwiększ wydajność z bezmostkowym analogowym PFC 1 kW (topologia BARBI)
od ST & WE
Płytka demonstracyjna EVL4986A-1KWBL to bezmostkowy regulator wstępny PFC o topologii double boost, charakteryzujący się mocą wyjściową 1 kW (400 VDC) i szerokim zakresem napięcia wejściowego (90 –265 VAC), oparty na nowym regulatorze współczynnika mocy L4986A pracującym w trybie prądu szczytowego CCM. Jego przeznaczeniem jest praca jako konwerter typu front-end o mocy do 1 kW, spełniający wymagania norm IEC61000-3-2 i JEITA-MITI.
Wersja demo została zaprojektowana w topologii double boost (Barbi) z wykorzystaniem dwóch gałęzi, z których każda składa się ze stopnia boost, zarządzającego połową cyklu głównego. Każda sekcja pracuje przy prawie stałej częstotliwości (65 kHz).
Dzięki bezmostkowemu podejściu i sterującemu układowi scalonemu L4986A płytka oferuje wysoką sprawność i niski współczynnik THD prądu wejściowego w całym zakresie napięcia wejściowego.
Jest to możliwe dzięki zastosowaniu mało skomplikowanego schematu i mniejszej ilości komponentów w porównaniu do podobnych rozwiązań bezmostkowych. Standardy zakłóceń elektromagnetycznych (EMI) są zgodne z normą EN55022 klasa B dzięki zastosowaniu elementów filtrujących Würth Elektronik.
Płytka demonstracyjna EVL4986-1KWBL

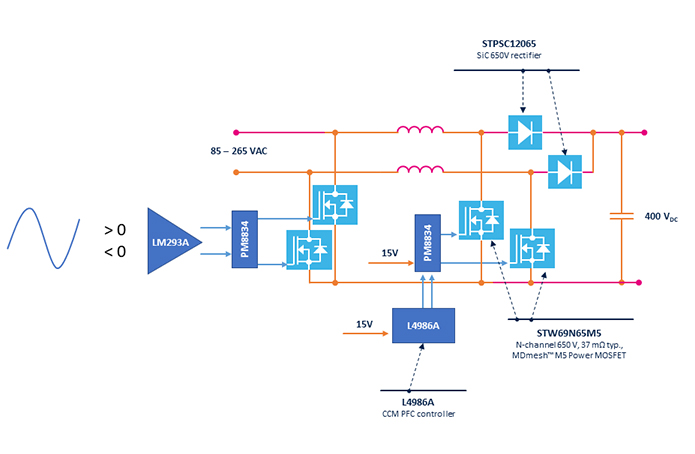

Rysunek: Schemat bezmostkowej płytki PFC (BARBI) 1,0 kW EVL4986-BL1KW
Główne cechy:
- • Zakres sieci wejściowej: 90–265 VAC — częstotliwość: 45–65 Hz
- • Napięcie wyjściowe/obciążenie: 400 V, 2,5 A
- • Sprawność:
powyżej 98% przy 230 VAC (pełne obciążenie)
powyżej 95,5% przy 115 VAC (pełne obciążenie)
powyżej 94% w zakresie 10–100% pełnego obciążenia
- • Pobór mocy bez obciążenia: poniżej 250 mW przy 230 VAC
- • Harmoniczne sieci zgodnie z EN61000-3-2 klasa A i JEITA-MITI, klasa A
- • Zakłócenia elektromagnetyczne (EMI) zgodnie z normą EN55022, klasa B
- • Bezpieczeństwo zgodnie z normą EN62368
- • Wymiary 145x160 mm, wysokość = 35 mm
- • Płytka drukowana: dwustronna, 70 µm, FR-4, mieszana PTH/SMT
Polecane produkty ST Microelectronics

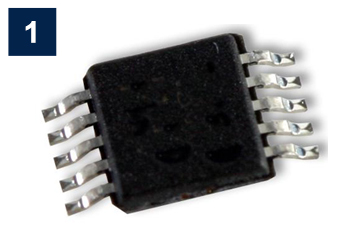

L4986
Kontroler PFC CCM o wysokim napięciu startowym i z funkcją power-good (PG)
L4986 jest kontrolerem PFC pracującym w trybie prądu szczytowego dla konwertera podwyższającego z opatentowanym emulatorem mnożnika, który w połączeniu z innowacyjnymi optymalizatorami THD gwarantuje bardzo niskie całkowite zniekształcenia harmoniczne (THD) we wszystkich warunkach pracy. Urządzenie jest umieszczone w obudowie SO i stanowi wydajne rozwiązanie o niewielkiej liczbie komponentów, przeznaczone dla sterowanych przez CCM regulatorów wstępnych PFC typu podwyższającego w zastosowaniach zgodnych z normami EN61000-3-2 i JEIDA-MITI, w zakresie mocy od kilkuset W do kilku kW. Zawiera blok rozruchowy wysokiego napięcia 800 V i jest dostępny w dwóch opcjach: 65 kHz dla A i 130 kHz dla B.
Kup teraz

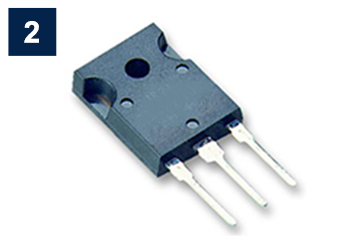

STW69N65M5
Tranzystor MOSFET 650 V N-kanałowy, 0,037 Ω (typowo), 58 A MDmesh M5 w obudowie TO-247
Te urządzenia to N-kanałowe tranzystory MOSFET mocy MDmesh™ V oparte na innowacyjnej, opatentowanej technologii pionowego procesu technologicznego, połączonej ze znaną poziomą strukturą układu PowerMESH™ od STMicroelectronics. Uzyskany w ten sposób produkt charakteryzuje się wyjątkowo niską rezystancją włączania, co jest niespotykane wśród krzemowych tranzystorów MOSFET mocy, dzięki czemu nadaje się szczególnie do zastosowań wymagających najwyższej gęstości mocy i wyjątkowej sprawności.
Kup teraz

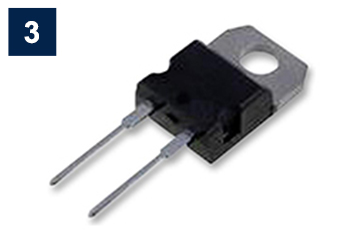

STPSC12065
Diody SiC 650 V
Dioda SiC jest bardzo wydajną diodą Schottky'ego. Jest produkowana na podłożu z węglika krzemu. Materiał o szerokim paśmie wzbronionym (WBG) umożliwia zaprojektowanie struktury diody Schottky'ego o napięciu znamionowym 650 V. Dzięki konstrukcji Schottky'ego nie występuje zjawisko regeneracji przy wyłączaniu, a wzorce pierścieniowe są pomijalne. Zachowanie przy wyłączaniu o minimalnej pojemności jest niezależne od temperatury. Dioda ta, umieszczona w obudowie D²PAK HV, doskonale nadaje się do zastosowań PFC, stacji ładowania i DC/DC, ułatwiając spełnienie wymogów normy IEC-60664-1.
Kup teraz

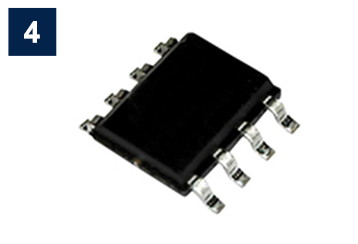

PM8834
Sterownik podwójnej bramki LS 4 A
PM8834 jest elastycznym, podwójnym sterownikiem o wysokiej częstotliwości typu low-side, zaprojektowanym specjalnie do pracy z tranzystorami MOSFET i IGBT o dużej pojemności. Oba wyjścia PM8834 mogą niezależnie od siebie wysyłać i odbierać prąd o natężeniu 4 A. Wyższy prąd można uzyskać, łącząc oba wyjścia PWM równolegle. PM8834 posiada dwa piny aktywujące, które mogą być użyte do zezwolenia na działanie jednej lub obu linii wyjściowych. PM8834 pracuje z sygnałem PWM zgodnym z CMOS/TTL. Urządzenie jest dostępne w obudowie SO8 lub MSOP8 z odsłoniętą podkładką.
Kup terazPolecane produkty Würth Elektronik

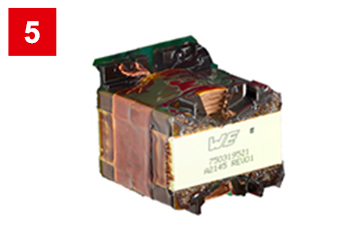

750319521
Podwyższająca cewka indukcyjna PFC
Podwyższająca cewka indukcyjna 750319521 została zaprojektowana, aby spełnić wymagania wysokiej wydajności topologii PFC w małej obudowie w pakiecie PQ3535, który zapewnia również dobre zachowanie w zakresie kompatybilności elektromagnetycznej (EMC).
Kup teraz

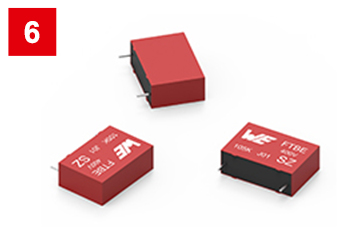

WCAP-FTBE
Kondensatory foliowe
WCAP-FTBE to seria kondensatorów ogólnego przeznaczenia typu boxed z metalizowanego poliestru. Charakteryzują się właściwościami samoregenerującymi i dużym zakresem napięć od 100 V(DC) do 1 kV(DC).
Kup teraz

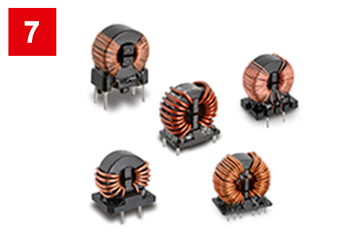

WE-CMBNC
Dwuuzwojeniowe dławiki linii zasilania
WE-CMBNC to dwuuzwojeniowe dławiki linii zasilania z nanokrystalicznym rdzeniem. Umożliwia to uzyskanie bardzo wysokiej przenikalności i szerokopasmowego tłumienia szumu wspólnego trybu.
Kup teraz

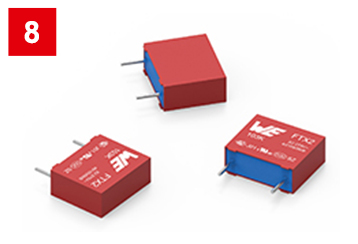

WCAP-FTX2
Kondensatory foliowe
WCAP-FTX2 to seria produktów do tłumienia zakłóceń w klasie bezpieczeństwa X2. Mogą być stosowane jako elementy filtrujące, na przykład w filtrach zakłóceń elektromagnetycznych (EMI) w zasilaczach. Charakteryzują się właściwościami samoregenerującymi, a ich dielektrykiem jest polipropylen.
