Przewodnik po wyborze sond
Znalezienie odpowiedniej sondy do danego zastosowania oscyloskopu jest łatwym zadaniem. Nasz Przewodnik po wyborze sond pozwala szybko znaleźć właściwy produkt.

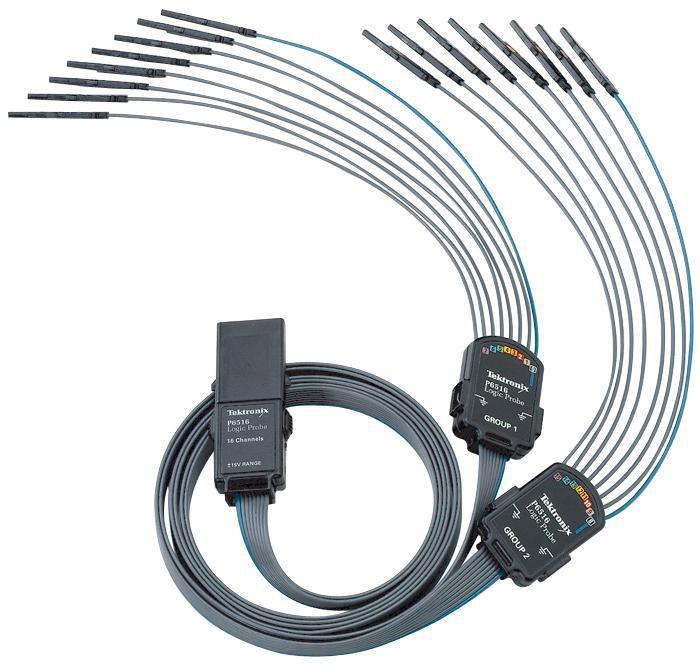

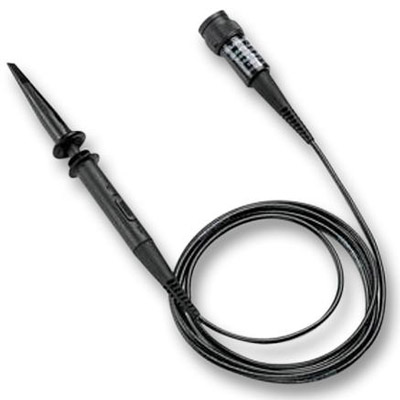

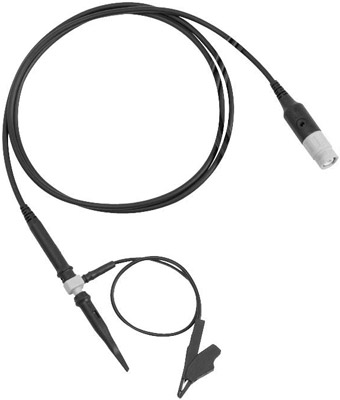

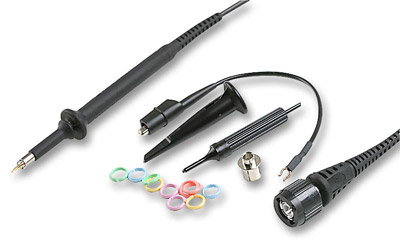

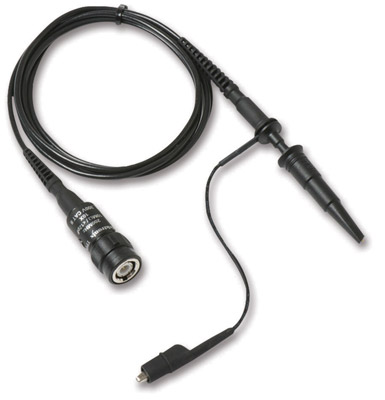

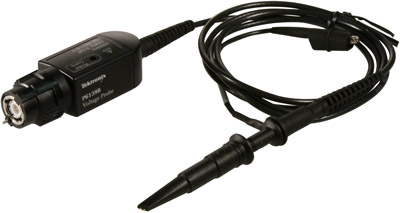

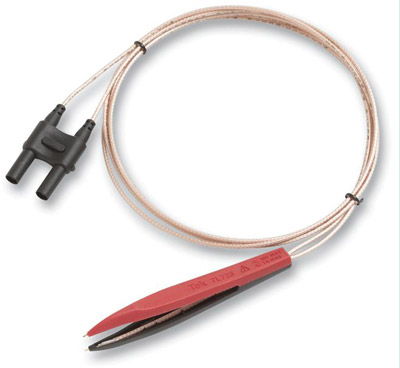

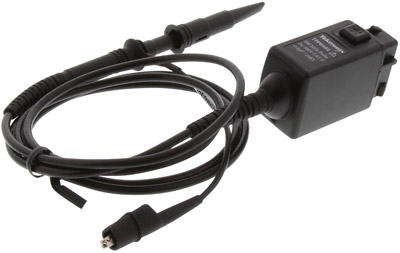

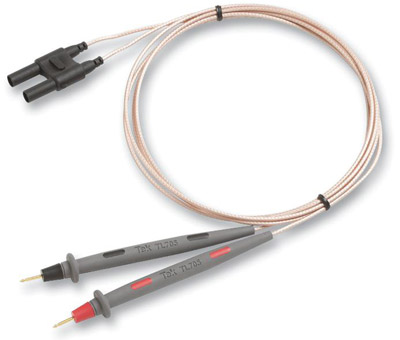

Działanie sond pasywnych
Pasywne sondy napięcia są standardowo dostarczane wraz z większością oscyloskopów i stanowią oszczędne, uniwersalne rozwiązanie sondowania. Zwykle sondy te nie zapewniają osiągów sond aktywnych, jednak ich wytrzymałość i szeroki zakres dynamiczny sprawiają, że nadają się one do wizualizowania sygnałów w wielu zastosowaniach. Firma Tektronix wprowadziła na rynek nową klasę sond pasywnych, które na nowo zdefiniowały osiągi produktów z kategorii sond pasywnych.
Nowa klasa rozwiązań sond pasywnych od firmy Tektronix oferuje:
- Najlepszą w swojej klasie szerokość pasma: do 1 GHz
- Najlepszą w swojej klasie pojemność wejściową do 3,9 pF, co minimalizuje efekty obciążenia sondą
- Najlepszą w swojej klasie pojemność wejściową, która minimalizuje utratę wydajności w przypadku podłączenia długich, uziemionych przewodów
- Zautomatyzowaną kompensację sond, która eliminuje konieczność stosowania śrubokręta kompensacyjnego

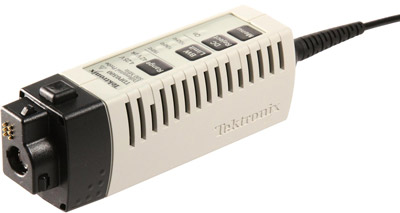

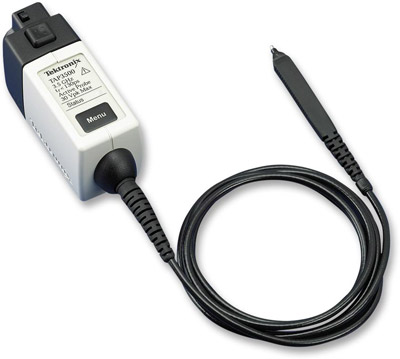

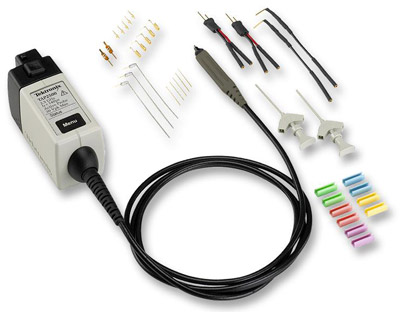

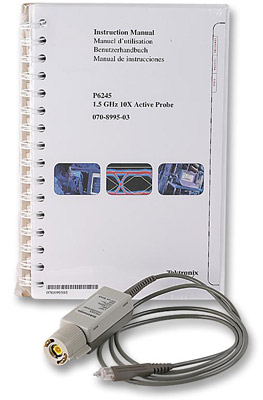

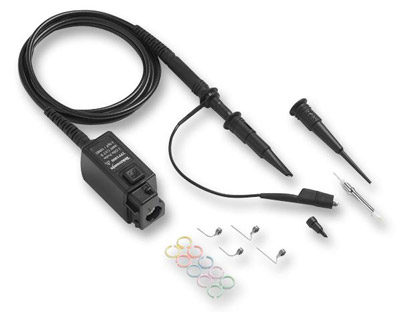

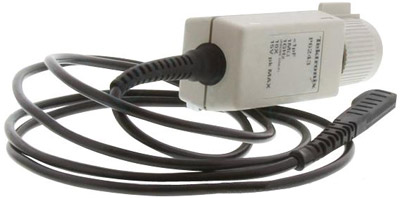

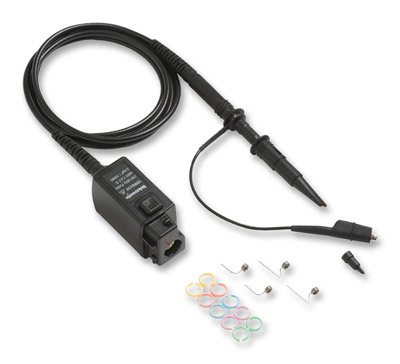

Sondy aktywne – niskonapięciowe jednokońcówkowe
Niskonapięciowe sondy jednokońcówkowe są zazwyczaj używane do pomiaru szybkich sygnałów z uziemionym punktem zerowym o napięciu do 12 V. Te niskonapięciowe sondy to najlepsze rozwiązanie do pomiaru elementów obwodu o wysokiej impedancji i częstotliwości, które wymagają minimalnego obciążenia sondą. Sondy o niskiej pojemności wejściowej (~1 pF) pozwalają zminimalizować efekt obciążenia obwodu sondą. Sonda o niższej pojemności wejściowej umożliwia wyższą impedancję wejściową przy wyższych częstotliwościach.
Niskonapięciowe sondy jednokońcówkowe od firmy Tektronix oferują:
- Szerokość pasma do 4 GHz.
- Bardzo wysoką impedancję wejściową przy niskiej pojemności wejściowej (<1 pF)

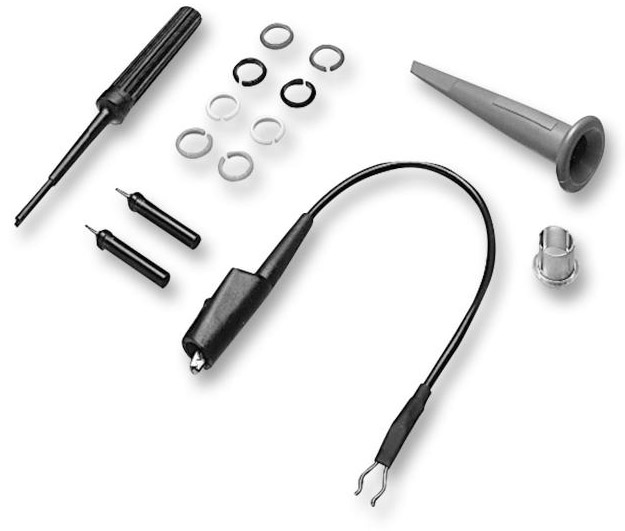

- Bardzo szeroką gamę akcesoriów pozwalających uzyskać optymalne wyniki pomiarów

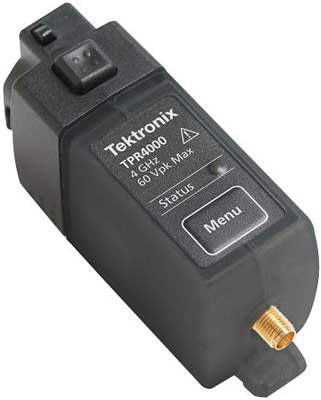

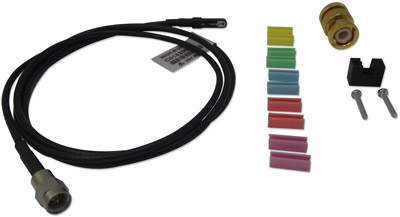

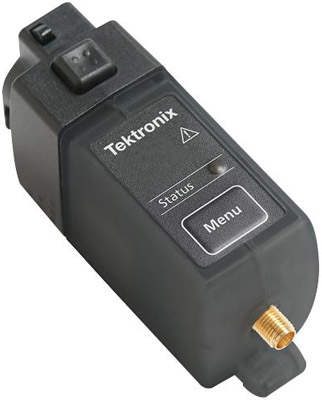

Sondy do szyn zasilających
Sondy TPR1000 i TPR4000 zapewniają niski poziom zakłóceń i duży zakresu offsetu do pomiaru falowania na szynach zasilających prądem stałym o napięciu od -60 do +60 V DC. Sondy do szyn zasilających od firmy Tektronix oferują najniższy poziom zakłóceń i największy zakres offsetu do pomiaru zmiennego prądu obciążenia między 200 μV p-p a 800 mV p-p przy paśmie do 4 GHz.
Kluczowe parametry:
- Zakłócenia <300 μV p-p na produktach MSO serii 6 (ograniczenie szerokości pasma: 20 MHz)
- Zakłócenia <1 mV p-p na produktach MSO serii 6 (pełna szerokość pasma)
- Zakres offsetu ±60 V
- Błąd ustawień offsetu: maks. ±2 mV, typowo ±0,4 μV

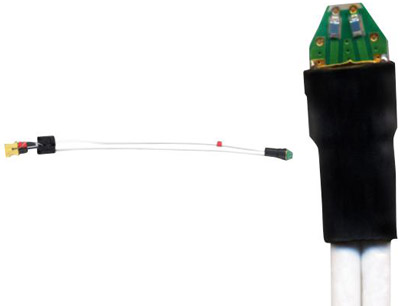

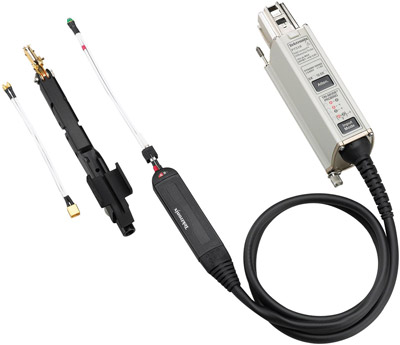

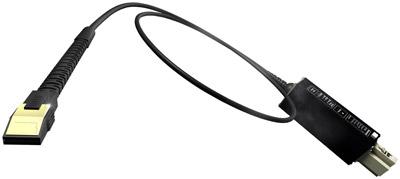

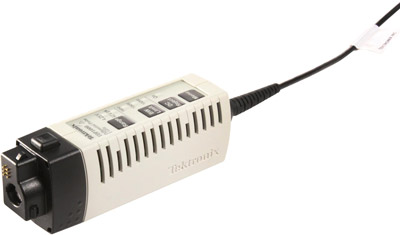

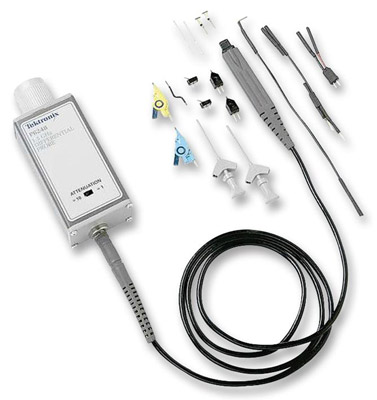

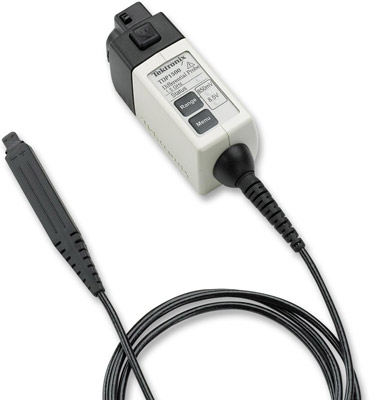

Sondy różnicowe – niskonapięciowe
Sygnały różnicowe stosowane w szybkich standardach szeregowych wymagają bardzo dokładnego określenia właściwości. Największa w branży szerokość pasma i wierność pomiaru sygnału w niskonapięciowych sondach różnicowych firmy Tektronix zapewniają widoczność wszystkich szczegółów – bez wyjątku. Firma Tektronix oferuje architekturę TriMode™, która optymalizuje proces uzyskiwania pomiarów przez wykonywanie różnicowych, jednokońcówkowych pomiarów w trybie wspólnym za pomocą jednego połączenia!

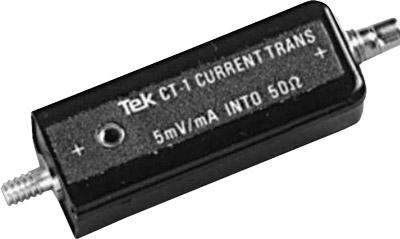

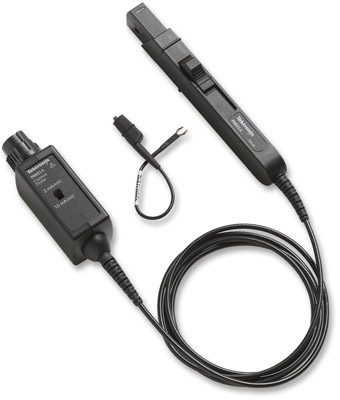

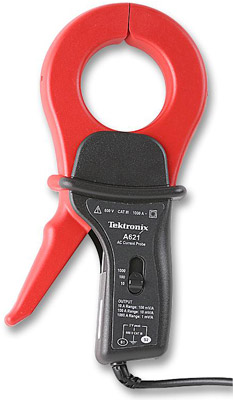

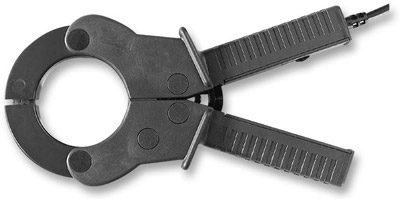

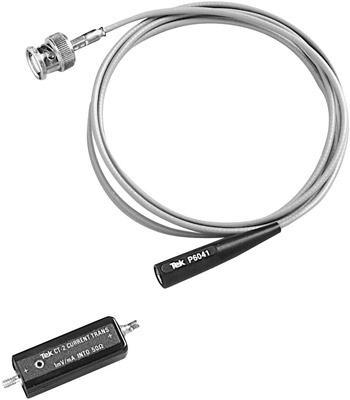

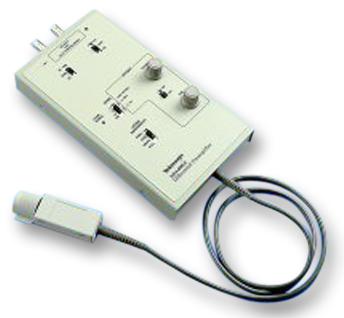

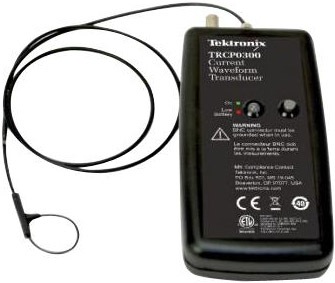

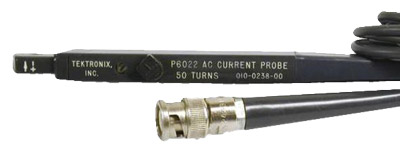

Sondy prądowe
Rozwiązania sond prądowych od firmy Tektronix oferują:
- Najszerszą gamę sond prądu zmiennego/stałego lub wyłącznie zmiennego
- Dokładność pomiarowa: od µAs do 2000 A
- Najlepszą w swojej klasie szerokość pasma: do 120 MHz
- Najlepszą w swojej klasie czułość zacisków do 1 Ma
- Jedyne produkty z certyfikatem bezpieczeństwa od organizacji zewnętrznych (UL, CSA, ETL)
- Jedyne produkty ze znamionowym napięciem drutu nieizolowanego
- Automatyczne odczyty i skalowanie w połączeniu z oscyloskopami firmy Tektronix, co eliminuje konieczność zamiany woltów na ampery lub ręcznego ustawiania skalowania

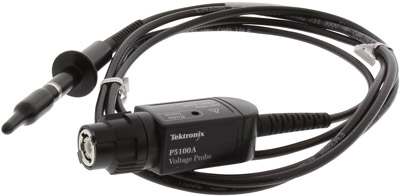

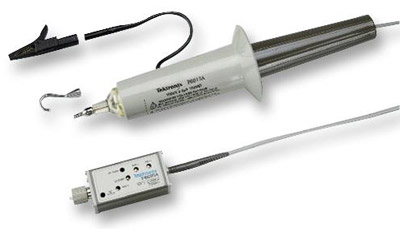

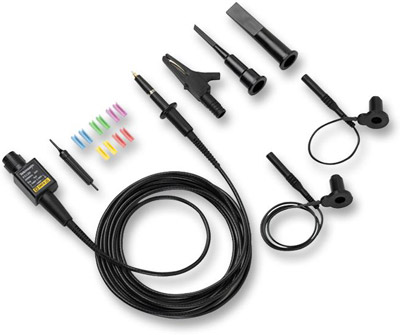

Sondy wysokonapięciowe – jednokońcówkowe
Wysokonapięciowe sondy jednokońcówkowe są zazwyczaj stosowane do pomiaru szybkich sygnałów z punktem zerowym uziemionym o napięciu do 40 kV. Niektóre jednokońcówkowe sondy są jednak przeznaczone do przyrządów z izolowanymi lub pływającymi wejściami do pomiarów bez punktu zerowego uziemionego. Sondy o niskich parametrach pojemności wejściowej (<4 pF) minimalizują efekt obciążenia obwodu sondą, ponieważ sonda o niższej pojemności wejściowej zapewnia wyższą impedancję przy wyższych częstotliwościach.
Rozwiązania wysokonapięciowych sond od firmy Tektronix oferują:
- Najlepszą w swojej klasie szerokość pasma: do 800 MHz
- Najlepsze w swojej klasie obciążenie sondą przy pojemności wejściowej na poziomie 1,8 Pf
- Jedyne produkty z certyfikatem bezpieczeństwa od organizacji zewnętrznych (UL, CSA, ETL)
- Najszerszą gamę akcesoriów do sond

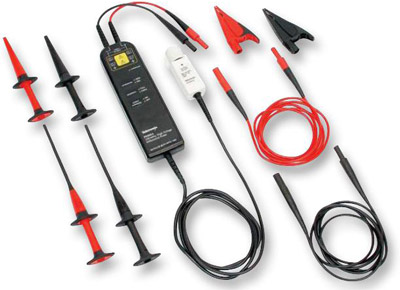

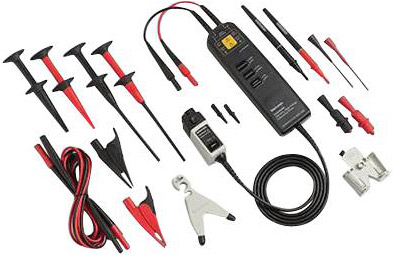

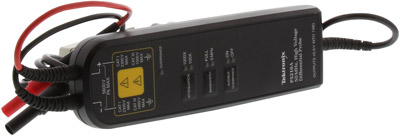

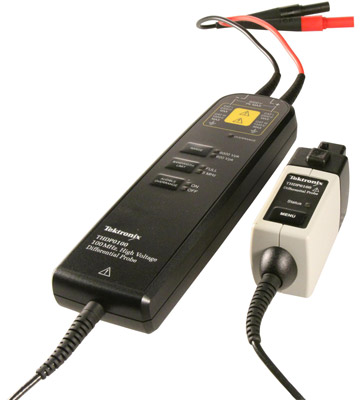

Sondy różnicowe – wysokonapięciowe
Wysokonapięciowe sondy różnicowe służą do pomiaru różnicy napięć między dwoma badanymi punktami, gdy żaden z punktów nie jest uziemiony. Wysokonapięciowych sond różnicowych od firmy Tektronix można używać do sygnałów sięgających 6000 V. Takie sondy są najlepszym rozwiązaniem do wykonywania pomiarów z nieuziemionym punktem zerowym, pływających lub izolowanych, co w dużej mierze wynika z ich zdolności do odrzucania trybu wspólnego. Produkty są projektowane, produkowane i serwisowane przez firmę Tektronix.
Rozwiązania wysokonapięciowych sond różnicowych od firmy Tektronix oferują:
- Najlepszą w swojej klasie szerokość pasma i obciążenie przez sondę
- Jedyne produkty z certyfikatem bezpieczeństwa od organizacji zewnętrznych (UL, CSA, ETL)
- Produkty wysoko- i średnionapięciowe spełniają wymogi zmiennego dynamicznego zakresu oraz rozdzielczości pomiarowej
- Najszerszą gamę akcesoriów do sond
