Wyzwanie:

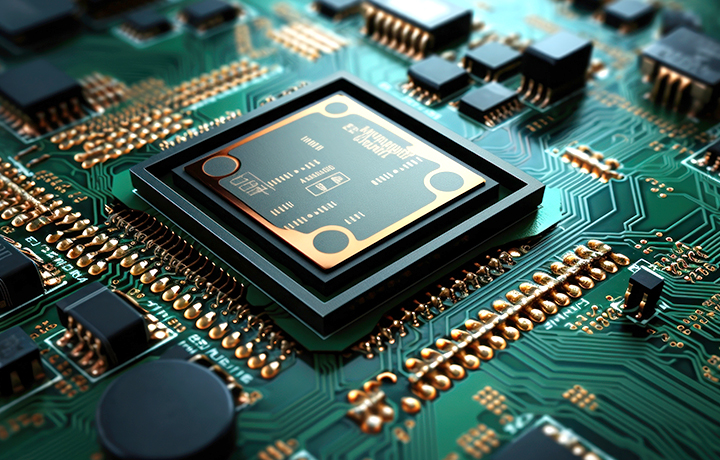

W miarę jak procesory (CPU, GPU, FPGA) stają się mniejsze, napięcie robocze spada, a zużycie energii rośnie. Utrzymywanie stabilnego napięcia przy nagłych wysokich obciążeniach stanowi wyzwanie dla zasilaczy. Precyzyjna regulacja napięcia ma kluczowe znaczenie dla zapobiegania awariom.

Dlaczego potrzebujesz transinduktorowego regulatora napięcia TLVR:

Jest ekonomicznym rozwiązaniem: zmniejsza potrzebę korzystania z kondensatorów filtrujących, zapewniając oszczędność miejsca i pieniędzy
Poprawia wydajność: regulator TLVR minimalizuje wahania napięcia
Zapewnia szybką stabilizację: znacznie skraca czas stabilizacji napięcia podczas zmian obciążenia
Jest bardziej wydajny: w porównaniu ze standardowym konwerterem DC/DC — dzięki cewce o bardzo niskiej wartości RDC

Topologia transinduktorowego regulatora napięcia TLVR

Topologia transinduktorowego regulatora napięcia (trans-inductor voltage regulator, TLVR) zapewnia szybką reakcję na stany przejściowe, wysoką gęstość mocy i niskie koszty w zastosowaniach, w których występują nagłe zmiany obciążenia.

Strona pierwotna każdej sprzężonej cewki indukcyjnej (WE-HCMD 1 i WE-HCMD 2) jest podłączona pomiędzy węzłem przełącznika każdej fazy a przetwornicą napięcia wyjściowego.

Dodane uzwojenia wtórne są połączone w pętlę szeregową z dodatkową cewką zwaną cewką kompensacyjną (LC).

Kliknij tutaj, aby powiększyć obraz

Stan przejściowy obciążenia

Poszczególne fazy sumują się do prądu ISUM, który jest wykorzystywany przez obciążenie. Prąd tętnienia międzyszczytowego jest zredukowany.

Skutkuje to szybszą reakcją przejściową i niższym spadkiem napięcia podczas stanów przejściowych obciążenia, dzięki czemu można zwiększyć częstotliwości. Zmniejsza się obciążenie prądowe każdej fazy, co umożliwia stosowanie mniejszych cewek indukcyjnych.

Schemat topologii TLVR w stanie przejściowym
