PCA9959HN-ARD

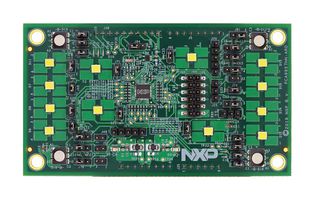

PCA9959HN-ARD to płytka ewaluacyjna sterownika LED Arduino® shield. Płytka Arduino PCA9959HN-ARD umożliwia łatwą integrację z Arduino EVK w celu oceny funkcji sterownika LED do mieszania kolorów, migania i ściemniania diod LED. Graficzny interfejs umożliwia użytkownikowi łatwe eksplorowanie różnych funkcji sterownika w celu utworzenia systemu ewaluacyjnego. Każde wyjście LED ma własną 6-bitową rozdzielczość (64 kroki) wstępnie ustawioną konfigurację prądu z dokładnością absolutną ±8%. Typowe zastosowania to przemysł, podświetlenie klawiatur, wyświetlacze LED, sterowniki LED RGB lub RGBA, inteligentne oświetlenie LED z odpowiedzią na pomoc.

• PCA9959: 24-kanałowy sterownik LED magistrali szeregowej SPI o stałym natężeniu prądu 63 mA/5,5 V (zarządzanie energią)
• Obsługa do czterech grup kontroli gradacji LED
• Każdy kanał LED przypisany do jednej z czterech grup
• Dla każdej grupy PCA9959 obsługuje kontrolę jasności 64 siatek
• Zakres napięcia zasilania od 2,7 V do 5,5 V
• Niski prąd czuwania (170µA)
• Napęd wyjściowy 32 mA/5,5 V na kanał (prąd LED), regulacja prądu wyjściowego za pomocą rezystora na pinie REXT
• Interfejs SPI 10MHz, interfejs pinu włączającego wyjście (/OE)
• HVQFN40 - plastikowa, termicznie ulepszona, bardzo cienka, płaska obudowa

Zawartość

Płytka Arduino PCA9959HN-ARD, karta szybkiej instrukcji.

Uwagi

Dodatkowy wymagany sprzęt: kabel USB A-do-MicroB (brak w zestawie).
