EB018

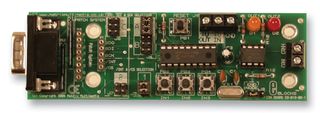

EB018 to płytka ewaluacyjna magistrali CAN E-blocks. Płytka E-block jest przeznaczona dla prostego ustawienia systemu komunikacyjnego magistrali CAN za pomocą szerokiej gamy mikrokontrolerów, nawet tych bez wbudowanych funkcji CAN. Płytka ta jest wyposażona w kontroler CAN (MCP2515) oraz transceiver CAN (MCP2551). Korzysta z magistrali SPI dużej prędkości do skonfigurowania kontrolera CAN - w celu nadawania i odbierania informacji CAN. Mikrokontroler host musi być wyposażony w moduł magistrali SPI. Transceiver CAN dokonuje konwersji sygnałów kontrolera CAN na sygnał różnicowy magistrali CAN i na odwrót. Płytka posiada 3 przełączniki oraz dwie diody LED, aby ułatwić rozwój i szkolenie. Może być sterowana za pomocą chipu transceivera CAN. Dostępne są makra flow code do E-block.

• Przesyłanie i odbierania wiadomości za pomocą magistrali CAN
• Umożliwia procesorom (bez modułu CAN) dostęp do magistrali CAN
• Konfiguracja kontrolera CAN za pomocą protokołu SPI dużej prędkości
• Dostęp do dedykowanych linii wejściowych i wyjściowych na kontrolerze CAN
• Trzy przełączniki testowe i dwie testowe diody LED
