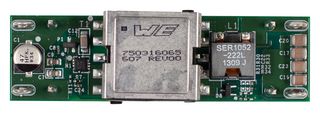

MAXREFDES116A#

MAXREFDES116A# to projekt referencyjny zasilacza izolowanego 24V do 5V, 40W. Jest to konstrukcja z wydajną topologią aktywnego odcinania z wartością wejściową na poziomie 24V i wyjściową 5V dla mocy 8A (40W). Konstrukcja posiada MAX17599, tj. zoptymalizowany kontroler PWM trybu prądowego, z szerokim zakresem wejściowym, aktywnym odcinaniem, a także z niską wartością IQ. MAX17599 zawiera wszystkie obwody kontrolne, które są wymagane do projektowania szerokiej gamy zasilaczy przemysłowych z przetwornicą przewodzącą oraz izolowanym wejściem. Projekt referencyjny ma topologię resetu transformatora a aktywnym odcinaniem dla przetwornic przewodzących. Topologia resetu ma wiele zalet, w tym zredukowane naprężenia napięciowe na przełącznikach, mniejszy rozmiar transformatora dzięki większej dopuszczalnej zmianie strumienia i ulepszoną wydajność dzięki wyeliminowaniu rozpraszającego obwodu tłumiącego. Jest używany w aplikacjach typu PLC, zasilaczach telekomunikacyjnych/datacom, w izolowanych ładowarkach baterii, serwerach oraz w opcjach obliczeniowych typu embedded. Ma izolację za pomocą dostępnego transformatora dostępnego od wielu sprzedawców globalnych i zapewnia szybki oraz wygodny wybór transformatora.

• Funkcjonalna izolacja
• Kompaktowa i elastyczna
• Mała strata mocy
• Wydajność szczytowa: 91.5%, konstrukcja jest ustawiona dla przełączania przy wartości 350kHz.
• Minimalna ilość komponentów zewnętrznych
• Solidne osiągi w ciężkich warunkach środowiskowych
• Ustawianie napięcia rozruchowego i wejściowa ochrona nadnapięciowa (EN/UVLO, OVI)
• Cały obwód pasuje do płytki 20mm x 70mm
• Działa w zakresie napięcia wejściowego 17V do 36V, zapewnia osiągi na poziomie 8A przy wartości wyjściowej 5V
