B57464S0100M000

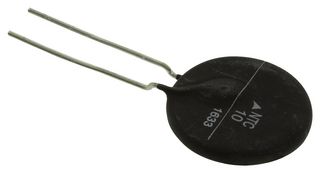

B57464S100M jest 2-pinowym termistorem NTC z załamaniami, wykonany jest z miedzi cynowanej. Posiada też tarczę termistora z powłoką. Termistor B57464S0 ma oznaczenie logo producenta, NTC oraz wartości rezystancji. Przewód może być zgięty na minimalną odległość jego podwójnej średnicy i o dodatkowe 4mm od głowicy komponentu lub obudowy. Przy zginaniu należy się upewnić, że przewód jest zwalniany mechanicznie na głowicy komponentu lub głowicy. Promień gięcia powinien wynosić przynajmniej 0.75mm Skręcanie o 180° przewodu wygiętego o 90° jest dopuszczalne dla wartości 6mm od strony spodniej korpusu termistora. Lutowanie z topnikiem żywicznym lub nieaktywowanym. Lutowanie spowodowane niedostatecznym nagrzewaniem wstępnym może spowodować pęknięcia ceramiczne. Do ograniczania prądu rozruchowego, zasilaczy impulsowych i silników z łagodnym rozruchem (np. w odkurzaczach).

• Promień gięcia powinien wynosić przynajmniej 0.75mm
• Zdolność pochłaniania dużej energii
• Maksymalna moc: 6.7W

Ostrzeżenia

Należy unikać zanieczyszczenia powierzchni termistorów podczas przechowywania, obsługi i procesowania. Nie dotykać komponentów nieosłoniętymi dłońmi. Proces przemywania może wywołać szkodę ze względu na statyczne/cykliczne obciążenia mechaniczne.

Uwagi

Samonagrzewanie termistora podczas działania zależy od zastosowanego obciążenia i odpowiedniego współczynnika rozproszenia. Zaleca się użycie rękawiczek.
