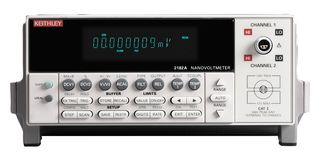

2182A/E

2182A/E firmy Keithley to dwukanałowy nanowoltomierz. Zoptymalizowany dla wykonywania stabilnych, niskoszumowych pomiarów napięcia. Zapewnia charakterystykę materiałów i układów o niskiej rezystancji w sposób niezawodny i powtarzalny. Zapewnia wyższą prędkość pomiarową i znacznie lepszą wydajność pod kątem szumu w porównaniu z alternatywnymi i niskonapięciowymi rozwiązaniami pomiarowymi. 2182A jest następnym krokiem w technologii nanowoltomierza Keithley. Służy jako zamiennik pierwotnego 2182. Oferuje również ulepszone zdolności, w tym impulsową, niższy szum pomiarowy, szybsze odwracanie wartości prądowej, a także uproszczony tryb delta - dla pomiarów rezystancji w połączeniu z odwracanym źródłem prądowym, takim jak model 6220 lub 6221. Ułatwia wybór najlepszej kombinacji prędkości/filtra dla konkretnego czasu reakcji i wymogów poziomu szumu. Wykorzystywany jest w badaniach, metrologii oraz w nanotechnologiach. Jest zgodny z dyrektywą UE 73/23/EEC i normą bezpieczeństwa EN61010-1.

• Elastyczne i wydajne zbilansowanie prędkości/szumu; temperatura robocza: 0 do 50°C
• Pomiary niskoszumowe przy dużych prędkościach (szum 15nVp-p i czas reakcji 1s, szum 40–50nVp-p przy 60ms)
• Synchronizacja liniowa zapewnia wartość NMRR 110dB i minimalizuje efekt prądów AC common mode
• 2 kanały dla obsługi pomiaru napięcia / temperatury / współczynnika nieznanej rezystancji do rezystor referencyjny
• Wbudowana linearyzacja termopary i kompensacja zimnych końców
• Różnicowe pomiary przewodności, interfejsy GPIB (IEEE-488.2) i RS-232C, SCPI
• Pomiar napięcia: 10.000000mV do 100.00000V (kanał 1), 100.00000mV do 10.000000V (kanał 2)
• Czas reakcji: 25s do 60ms (kanał 1), 25s do 85ms (kanał 2)
• Wymiary (wysokość x szerokość x głębokość): 89 x 213 x 370mm (montowany w stelażu), 104 x 238 x 370mm (montaż stołowy); waga wysyłkowa: 5kg
• Zasilacz 100V / 120V /220V / 240V (częstotliwość liniowa 50Hz, 60Hz i 400Hz), zużycie energii: 22VA

Zawartość

Nanowoltomierz 2182A/E z przewodem zasilającym, kabel z niską wejściową wartością termiczną i z płaskimi końcówkami 2107-4, instrukcja użytkownika / serwisowa, środek czyszczący do styków, zaciski krokodylkowe.

Ostrzeżenia

Niebezpieczne napięcie występuje dla szczytowej wartości 42V lub powyżej niej. Aby uniknąć porażenia elektrycznego, które może doprowadzić do odniesienia obrażeń lub śmierci, nigdy nie należy wykonywać lub przerywać połączeń, gdy obecne jest niebezpieczne napięcie.
