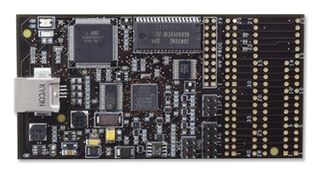

ATAVRDRAGON

ATAVRDRAGON jest narzędziem rozwojowym do debugowania mikrokontrolerów AVR. AVR Dragon jest w pełni obsługiwany przez AVR Studio. Ustanawia nowy standard dla niedrogich narzędzi rozwojowych przeznaczonych do 8- i 32-bitowych układów AVR z funkcjonalnością OCD (on chip debug). Może wykonywać symboliczne debugowanie na wszystkich układach z OCD, z trybami programowania SPI, JTAG, PDI, wysokonapięciowego programowania szeregowego, programowania równoległego i aWire, oraz obsługuje programowanie przez interfejsy SPI, JTAG, PDI. AVR Dragon obsługuje wszystkie tryby programowania dla rodziny Atmel AVR. Ma też funkcję pełnej emulacji układów z pamięcią Flash 32kB lub mniej. Specjalny obszar umożliwia tworzenie własnych obwodów lub dodanie gniazd dla pożądanych układów. Debuger obsługuje też NanoTrace, zależnie od modułu OCD w układzie AVR, przy użyciu pamięci układu docelowego. AVR Dragon zasilany jest przez kabel USB, może też zasilać docelowy układ zewnętrzny prądem do 300mA (ze złącza VCC) podczas programowania lub debugowania.

• Obsługuje do 3 sprzętowych pułapek programu lub jedną maskowalną pułapkę danych
• Obsługuje do 32 punktów przerwań programowych
• Wbudowana pamięć SRAM128kB dla szybkiego przechodzenia na poziomie instrukcji
• Solidne przetworniki poziomu obsługują pracę urządzenia docelowego - 1,8V do 5,5V
• Ładowanie kodu 256Kb w ciągu ~60 sek. (XMEGA przy użyciu interfejsu JTAG)
• Interfejs hosta w pełni kompatybilny z USB 2.0 pełnej prędkości (12MB/s)
• Możliwość unowocześnienia oprogramowania układowego dla obsługi przyszłych układów AVR
• Obsługuje NanoTrace
• Zasilanie z USB, ma możliwość przesyłania mocy do zewnętrznego urządzenia docelowego

Uwagi

Tylko 90-dniowa gwarancja. Po wygaśnięciu gwarancji zwroty muszą być przetwarzane za pośrednictwem Microchip.
