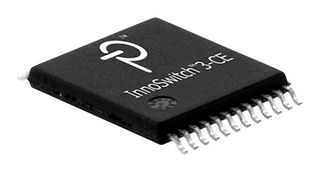

INN3163C-H102-TL

Rodzina układów IC InnoSwitch™3-CE znacznie upraszcza projektowanie i produkcję przetwornic mocy flyback, zwłaszcza tych, które wymagają dużej wydajności i/lub kompaktowego rozmiaru. Gama produktów obejmuje kontrolery pierwotne i wtórne - ma opcję sprzężenia zwrotnego parametrów bezpieczeństwa w pojedynczym układzie IC. Układy rodziny InnoSwitch3-CE posiadają liczne zabezpieczenia, w tym sieciowe pod-/nadnapięciowe, wyjściowe ograniczenie nadnapięciowe oraz nadprądowe, a także wyłącznik nadmiernej temperatury. Zawiera wielomodowy, quasi-rezonansowy kontroler flyback QR / CCM, przełącznik 650 V, wyczuwanie strony wtórnej, a także sterownik prostowania synchronicznego. Dostępne układy zapewniają wsparcie dla powszechnie występujących kombinacji zatrzaskiwania / automatycznego restartu, które są wymagane przez konstrukcje flyback o dużej wydajności (do 65 W), ładowarki / adaptery wysokoprądowe przeznaczone do urządzeń mobilnych, elektroniki konsumenckiej, dekoderów STB, sieci, gier, LED, a także systemów przemysłowych. Układy dostępne są z kompensacją typu cable-drop lub bez niej.

• Moc wyjściowa: 12W (adapter), 15W (open frame) przy 230 VAC / 12W (adapter), 12W (open frame) przy 85-265 VAC
• CDC: 300mV, próg AR: 63%, histeretyczne zabezpieczenie OTP, stały profil wyjściowy CC, OCP Vout 120%
• Tryb EcoSmart™, o wysokim stopniu integracji, kompaktowy rozmiar
• Zaawansowane zabezpieczenia, wydajność do 94% w pełnym zakresie obciążenia
• Wyjątkowy poziom dokładności CV/CC, zintegrowana opcja FluxLink™, izolacja HIPOT, łącze sprzężenia zwrotnego
• Detekcja otwartej bramki SR FET, zabezpieczenie linii wejścia UV/OV
• Aprobaty bezpieczeństwa UL1577 i TUV (EN60950 i EN62368).
• Wzmocniona izolacja, napięcie izolacyjne: <gt/> 4000 VAC, test HIPOT: 100%
• Zmienne napięcie wyjściowe, profile stałoprądowe, wiele progów usterek wyjściowych UV
• Moc: <lt/>30 mW w przypadku braku obciążenia, niska wartość upływu ciepła
