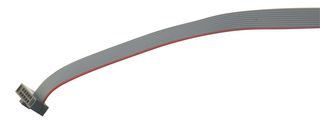

FFSD-05-D-12.00-01-N

Seria FFSD firmy Samtec to dwurzędowe zespoły płaskiego kabla taśmowego Tiger Eye™ o rozstawie 0.050" (1.27mm), z gniazdem IDC. System płaskiego kabla gniazdowego IDC Tiger Eye™ zawiera konstrukcję o bardzo niskim profilu, z systemem styku BeCu typu multi-finger dla dużej niezawodności oraz aplikacji o dużej ilości cykli. Dostępny jest opcjonalny, solidny element odprężający dla solidniejszego połączenia w ciężkich warunkach środowiskowych, jak również do różnych rodzajów wyrzutnika jak i osłoniętych złączy header dla łączenia. Seria FFSD łączy się z niskoprofilowymi listwami zaciskowymi typu micro FTS 0.050”, listwami zaciskowymi typu micro FTSH 0.050”, osłoniętymi złączami header IDC wyrzutnika EHF 0.050” oraz osłoniętymi złączami header ESHF 0.050”. Dostępne są w różnych długościach montażowych oraz szerokiej gamie opcji połączeń przewodowych, takich jak: okablowanie odwrotne (RW), pośrednie odwrotne (M), łańcuchowe (D), połączenie odwrotne (R), odwrotne zewnętrzne (O) oraz z elementem odprężającym (SR).

• Liczba wszystkich pinów: 3 do 25
• Kwalifikacja UL E111594
• Opcje z zakończeniem pojedynczym oraz podwójnym
• Polaryzacja wycięcia (opcja wycięcia nie jest dostępna z pozycją -04)
• Materiał izolacji - PBT, przewód 30AWG
• Warstwa złota (10µ”) na warstwie niklu (50µ”), warstwa cyny na warstwie niklu (50µ”) w obszarze balansowym
• Prąd znamionowy: 2.3A na pin (1 zasilany pin na rząd) (FFSD/FTSH)
• Akceptowany rozmiar przewodu: SQ 0.016” (0.41mm), rezystancja styku wynosi 15mohm
• Zakres temperatury roboczej od -40°C do +105°C

Uwagi

Ta seria nie jest wersją standardową, wymiana nie jest możliwa.
