IDSD-07-S-06.00-ST4

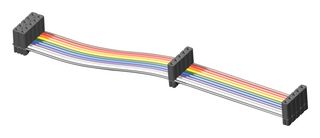

Seria IDSD firmy Samtec to zespoły płaskich kabli taśmowych z wąskim i dwurzędowym złączem IDC o rozstawie 0.100” (2.54mm). Te solidne zespoły kablowe dostępne są w opcjach z pojedynczym końcem (gniazdo lub wtyk męski na jednym końcu), podwójnym końcem (gniazdo lub wtyk męski na każdym końcu) oraz z końcem transferowym (wtyk męski na jednym z gniazdem na drugim końcu). Seria IDSD łączy się z serią TST, HTST, ZST, BST i EJH. Dostępne są w szerokiej gamie opcji połączeń przewodów, w tym: z wpustem polaryzacyjnym, nieosłonięte i cynowane, pojedyncze łańcuchowe, przerywane (breakout), podwójne łańcuchowe, środkowe odwrotne, odwrotne zewnętrzne, odwrotne łańcuchowe (pojedyncze), odwrotne typu RW.

• Kwalifikacja UL E111594
• Liczba pinów: 4 do 72, rezystancja styku wynosi 15mohm
• Kablowe szare i z kodowaniem kolorów
• Przyłączeniowe i osłonięte listwy zaciskowe, złącza header wyrzutnika i zaciski blokujące
• Dostępne różne długości zespołów w calach: ±1/8” (min 2”)
• Materiał izolatora: poliester wypełniony szkłem w kolorze czarnym, materiał styku: BeCu
• Dostępny w opcjach cynowanych i pozłacanych: 10µ" (0.25µm)
• Linkowy przewód z miedzi cynowanej 28AWG 7/36
• Zakres temperatury od -20°C do +105°C (kabel tęczowy), -40°C do +105°C (kabel szary)
• Prąd znamionowy (IDSD/TST) wynosi 3.4A na pin (1 zasilana pozycja na rząd)
