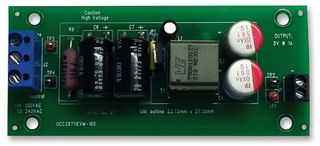

UCC28711EVM-160

Moduł ewaluacyjny (EVM) UCC28711EVM-160 pomaga w ewaluacji osiągów układu stałoprądowego, stałonapięciowego PWM z regulacją po stronie pierwotnej, UCC28711. Kontroler zasilania flyback UCC28710 dostarcza funkcji regulacji izolowanego wyjścia stałonapięciowego (CV) i stałoprądowego (CC) bez konieczności użycia transoptora. Układ przetwarza informacje przełącznika strony pierwotnej i pomocniczego uzwojenia flyback w celu precyzyjnej kontroli wyjściowego napięcia i prądu. Moduł ewaluacyjny o mocy 5W służy do ewaluacji zasilacza off line do aplikacji USB. Przetwarza napięcie wejściowe 90V do 265V RMS na 5Vdc z limitem prądowym 1A do aplikacji USB. Produkt przeznaczony jest do celów ewaluacyjnych, nie jako skończone urządzenie.

• Moc bez obciążenia poniżej 10mW
• Regulacja po stronie pierwotnej (PSR) likwiduje potrzebę stosowania transoptora
• Regulacja napięcia i prądu +/-5%
• Maksymalna częstotliwość przełączająca 100KHz pozwala tworzyć projekty ładowarek o dużej gęstości mocy
• Działanie pseudorezonansowe valley switching dla najwyższej wydajności całkowitej
• Szeroki zakres VDD (35V) umożliwia stosowanie małych kondensatorów bias
• Interfejs rezystora NTC
• Wyjście sterownika bramki z ograniczeniem do tranzystora MOSFET
• Jitter częstotliwości dla ułatwienia kompatybilności elektromagnetycznej

Ostrzeżenia

Układ czuły na ESD, należy zachować ostrożność podczas pracy.

Uwagi

Nie wolno dotykać modułu EVM lub jego obwodów, kiedy EVM jest podłączony do zasilania, gdyż możliwe występujące wysokie napięcia mogą powodować porażenie elektryczne.
