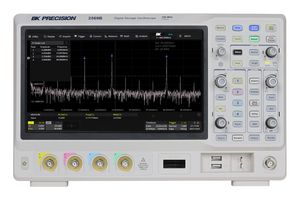

BK2569B

4-kanałowy, cyfrowy oscyloskop z pamięcią 350MHz, serii 2560B. Posiada pojemnościowy ekran dotykowy 10,1" (1024 x 600), wyróżnia się także dużą prędkością aktualizacji przebiegów (120000 wfms). Oscyloskop ten ma możliwość przechwytywania okazjonalnych zakłóceń przy wyśmienitej wierności sygnału. Analizator logiczny i oprogramowanie dekodowania zapewniają 16 dodatkowych kanałów cyfrowych oraz opcję dekodowania magistrali szeregowej dla protokołów I2C, SPI, UART, CAN oraz LIN. Zmaksymalizowanie wydajności produkcyjnej jest możliwe dzięki szerokiej gamie opcji, w tym: stref wyzwalania, rejestrowaniu przebiegów, testowaniu limitów pass/fail, a także dzięki pomiarom automatycznym. Wyświetlanie charakterystyki częstotliwościowej wyświetlacza odbywa się z wykorzystaniem wykresu Bode'a. Ewaluacja zasilaczy impulsowych możliwa jest dzięki zastosowaniu narzędzia do analizy zasilania. Standardowo zintegrowany generator DDS 50 MHz zapewnia obsługę następujących przebiegów: sinus, prostokątny, rampy, impulsowy, szumu, DC oraz arbitralny dla testowanego urządzenia.

• Maksymalna prędkość próbkowania: 2 GSa/s, maksymalna długość rejestru: 200 Mpts, 500000 wfms/s (tryb sekwencyjny)
• Tryb wartości historycznych oraz sekwencyjny przechowują maksymalnie do 90000 ramek
• Tryb 10-bitowy ulepsza rozdzielczość pionową
• Zaawansowane elementy wyzwalające ze wsparciem strefy wyzwalania
• Narzędzie do analizy zasilania, z ewaluacją 11 różnych parametrów
• Pomiary automatyczne z opcją statystyki i histogramu
• Funkcje matematyczne obsługują 2 ścieżki i edytor formuły
• FFT 2 Mpts zapewnia duży poziom rozdzielczości przy przeglądzie sygnałów w domenie częstotliwości
• Testy pass / fail dużej prędkości i edytor custom masking
• Sterowanie oscyloskopem z poziomu standardowej przeglądarki za pomocą wbudowanego serwera sieciowego

Zawartość

Cyfrowy oscyloskop z pamięcią, 4 sondy pasywne, przewód zasilający, kabel USB, certyfikat kalibracji.
