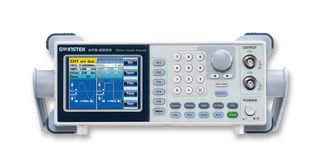

AFG-2225

AFG-2225 jest 2-kanałowym, arbitralnym generatorem funkcyjnym, zapewniającym najlepsze cechy w swojej klasie. Obydwa kanały wyposażone są w identyczne charakterystyki w celu dopasowania do aplikacji dwusygnałowych, takich jak dyferencjał lub sygnalizowanie IQ. Znakomita wydajność kosztowa sprawia, że AFG-2225 jest praktycznym instrumentem do przyspieszania procesu rozwoju. Główne cechy dla obu kanałów to: amplituda wyjściowa 10Vpp, szerokość pasma częstotliwościowego 25MHz z rozdzielczością 1uHz, wbudowane kształty fal sinusoidalnej, prostokątnej, rampy (trójkątna) oraz szumu. Wartość 1 do 99% regulowanego cyklu pracy fali prostokątnej może być zastosowana jako źródło sygnałów impulsowych. Dla przebiegu arbitralnego, użytkownik może edytować 66 wbudowanych przebiegów lub stworzyć całkowicie nowy. Co więcej, AFG-2225 ma właściwości modulacji AM/FM/PM/FSK/SUM, przemiatania, burst i licznika częstotliwości, które mogą być stosowane na różnych polach komunikacyjnych.

• Szeroki zakres częstotliwości od 1µHz do 25MHz (fala sinusoidalna/prostokątna)
• Rozdzielczość pełnozakresowa: 1µHz
• Wbudowane standardowe parametry 120MSa/s, 10-bitowe przebiegi arbitralne 4K punktów dla obu kanałów
• Rzeczywiste wyjście dwukanałowe, CH2 zapewnia taką samą charakterystykę jak CH1
• Obsługiwane są operacje sprzęgania, śledzenia, fazowe dwóch kanałów
• Regulowany cykl pracy dla fali prostokątnej: 1 do 99%
• Kolorowy wyświetlacz LCD TFT o dużej rozdzielczości z interfejsem przyjaznym użytkownikowi
• Wiele metod edytowania do łatwej edycji arbitralnych przebiegów fal
• Wbudowany standardowy licznik AM/FM/PM/FSK/SUM/przemiatania/burst i częstotliwości
• Interfejs USB host/device dla zdalnego sterowania oraz edycji przebiegu fali
• Oferuje wiele standardowych przebiegów
• Pełne funkcje z możliwością dwukanałowego wyjścia sygnału
• Powiązane funkcje wyjść dwukanałowych
• Duża elastyczność edytowania przebiegów arbitralnych
• Przyjazne w użyciu interfejsy oraz błyskawiczne wyświetlanie parametrów
• 66 wbudowanych przebiegów arbitralnych
• Obsługuje aplikację wielokrotnej zmiany sygnałowej
• Funkcja przełączania impedancji
• Zapewnia interfejs USB host/device

Zastosowania

Test i pomiar

Uwagi

Usługi kalibracji dostępne dla tego produktu. Należy wybrać spośród standardowych usług certyfikowanych lub kalibracji z międzynarodową akredytacją UKAS oraz zapoznać się ze stroną kalibracyjną w celu uzyskania dalszych informacji.
