SWC4242KB120-100
Cewka indukcyjna ładująca, Bezprzewodowe, SWC Series, 12.5 µH, ± 10%, 0.24 ohm, 1 cewka, 1 warstwa

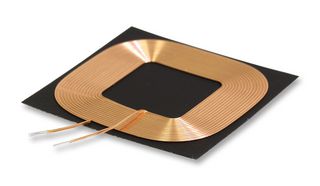

Obraz tylko do celów poglądowych. Skorzystaj z opisu produktu.
ProducentLAIRD
Nr części producentaSWC4242KB120-100
Nr katalogowy Farnell2452018
Asortyment produktówSWC Series
Karta katalogowa
67 W Magazynie
Potrzebujesz więcej?
Dostawa w ciągu 1–2 dni roboczych
Zamówienie przed 17:00 – standardowa wysyłka
| Ilość | Cena (bez VAT) |
|---|---|
| 1+ | 29,370 zł |
| 10+ | 24,730 zł |
| 50+ | 21,730 zł |
| 100+ | 20,510 zł |
| 200+ | 18,740 zł |
| 672+ | 17,470 zł |
Cena netto dlasztuka
Minimum: 1
Wiele: 1
29,37 zł (bez VAT)
Dodaj numer części / Uwagi na temat danego wiersza
Dodano do potwierdzenia zamówienia, faktury i potwierdzenia wysyłki tylko dla tego zamówienia.
Ten numer zostanie dodany do potwierdzenia zamówienia, faktury, potwierdzenia wysyłki, wiadomości e-mail z potwierdzeniem i etykiety produktu.
Informacje o produkcie
ProducentLAIRD
Nr części producentaSWC4242KB120-100
Nr katalogowy Farnell2452018
Asortyment produktówSWC Series
Karta katalogowa
Asortyment produktówSWC Series
Indukcyjność12.5µH
Tolerancja indukcyjności± 10%
Rezystancja DC, maks.0.24ohm
Liczba cewek1 cewka
Liczba płytek1 warstwa
Prąd nasycenia (Isat)-
Częstotliwość rezonansu samoczynnego-
Współczynnik dobroci20 przy 100 kHz
Prąd znamionowy AC-
Długość42mm
Szerokość42mm
Wysokość0.7mm
Do montażu na cewceMontaż na płytce
Temperatura robocza, min.-40°C
Temperatura robocza, maks.85°C
Substancje SVHCNo SVHC (07-Nov-2024)
Specyfikacja
SWC4242KB120-100 to moduł cewki odbiornika ładowania bezprzewodowego zgodny z normą WPC Qi. Jest zestawiany za pomocą cienkiego oraz elastycznego arkusza ze spiekanego węglika. Jest odpowiedni do akumulatora lub dowolnych urządzeń wymagających zasilania bezkontaktowego.
- Zoptymalizowana wartość Q dla możliwie najwyższej wydajności ładowania
- Zakres temperatury pracy -40 do 85℃
- Indukcyjność testowa: 100kHz, 1V
Specyfikacje techniczne
Asortyment produktów
SWC Series
Tolerancja indukcyjności
± 10%
Liczba cewek
1 cewka
Prąd nasycenia (Isat)
-
Współczynnik dobroci
20 przy 100 kHz
Długość
42mm
Wysokość
0.7mm
Temperatura robocza, min.
-40°C
Substancje SVHC
No SVHC (07-Nov-2024)
Indukcyjność
12.5µH
Rezystancja DC, maks.
0.24ohm
Liczba płytek
1 warstwa
Częstotliwość rezonansu samoczynnego
-
Prąd znamionowy AC
-
Szerokość
42mm
Do montażu na cewce
Montaż na płytce
Temperatura robocza, maks.
85°C
Dokumentacja techniczna (1)
Ustawodawstwo i kwestie dotyczące ochrony środowiska
Kraj pochodzenia:
Kraj, w którym odbył się ostatni istotny etap procesu produkcjiKraj pochodzenia:China
Kraj, w którym odbył się ostatni istotny etap procesu produkcji
Kraj, w którym odbył się ostatni istotny etap procesu produkcjiKraj pochodzenia:China
Kraj, w którym odbył się ostatni istotny etap procesu produkcji
Taryfa celna:85043180
US ECCN:EAR99
EU ECCN:NLR
Zgodny z RoHS:Tak
RoHS
Ftalany zgodne z dyrektywą RoHS:Tak
RoHS
Substancje SVHC:No SVHC (07-Nov-2024)
Pobierz certyfikat zgodności produktu
Świadectwo zgodności produktu
Ciężar (kg):.005443
