050/LT/B2

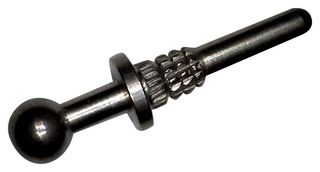

050/LT/B2 to punkt testowy układu drukowanego SNAPLOX®, jest przeznaczony do sonarów holowanych i sprzętu elektronicznego użytkowanego w taborze kolejowym. Koncept Snaplox® umożliwia przeprowadzanie bardzo dokładnych testów, redukując tym samym ryzyko uszkodzenia płytki. Jest to możliwe dzięki unikalnemu połączeniu w postaci przegubu kulowego. Zapewnia ono 8-punktowe połączenie o niewielkim poziomie rezystancji (kąt 60°). Gniazdo jest łatwo rozłączane, co pozwala chronić przed naprężeniami pinu i płytki. Standardowe wykończenia pinowe są wykonane z palladu lub złota. Posrebrzane gniazdo z izolacją PTFE zapewnia długi poziom żywotności, a także niewielki poziom rezystancji styku dla punktu testowego. Dostępne są z szeroką gamą płytek PCB (do montażu powierzchniowego, z pinami Kinky, Snale), dla opcji do montażu w podstawie (Barb Cone-Lock). Dzięki temu jest to produkt odpowiedni dla większości aplikacji oraz wersji niestandardowych.

• Nagradzana konstrukcja kinematyczna umożliwia szybkie łączenie / rozłączanie
• Wysoki poziom siły trzymania gniazda (30°) oraz styk 8-punktowy zapewniają niewielki poziom rezystancji styku
• Niewielka siła odłączania z gniazdem (dla wartości <gt/>30°) redukuje ryzyko nieodwracalnego uszkodzenia płytki PCB w trakcie testowania
• Dostępne są trzpienie do montażu powierzchniowego, samoustalające i proste
• Montaż ręczny lub półautomatyczny
• Otwór montażowy: Ø1,25 mm (0,049") do 1,40 mm (0,055")
• Minimalna grubość płytki PCB: 1,4 mm (0,055")
• Średnica osłony: 2,4 mm (0,094")
• Narzędzie montażowe AT 1/09
