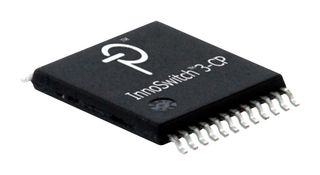

INN3266C-H204-TL

Rodzina układów IC InnoSwitch™3-CP znacznie upraszcza projektowanie i produkcję przetwornic mocy flyback, zwłaszcza tych, które wymagają dużej wydajności i/lub kompaktowego rozmiaru. Gama produktów obejmuje kontrolery pierwotne i wtórne - ma opcję sprzężenia zwrotnego parametrów bezpieczeństwa w pojedynczym układzie IC. Układy rodziny InnoSwitch3-CP posiadają liczne zabezpieczenia, w tym sieciowe pod-/nadnapięciowe, wyjściowe ograniczenie nadnapięciowe oraz nadprądowe, a także wyłącznik nadmiernej temperatury. Posiada kontroler quasi-rezonansowy (QR) / CCM, wyłącznik wysokonapięciowy, opcję wyczuwania strony wtórnej, a także sterownik prostowania synchronicznego. Profil stałej mocy minimalizuje czas ładowania z ciągłą regulacją wyjścia I oraz V. Układy te są dostępne dla wsparcia powszechnie występujących kombinacji zatrzaskiwania i automatycznego restartu, tj. cech wymaganych przez takie aplikacje jak: wysokowydajne konstrukcje flyback do 100 W oraz ładowarki USB PD / QC / z zastrzeżonym protokołem.

• Moc wyjściowa: 35 W (adapter), 40W (open frame) przy 230 VAC / 27 W (adapter), 36 W (open frame) przy 85-265 VAC
• CDC: 300mV, próg AR: 3,45 V, histeretyczne zabezpieczenie OTP, profil wyjściowy CP-9V
• Tryb EcoSmart™, o wysokim stopniu integracji, kompaktowy rozmiar
• Zaawansowane zabezpieczenia, wydajność do 94% w pełnym zakresie obciążenia
• Wyjątkowy poziom dokładności CV/CC/CP, zintegrowana opcja FluxLink™, izolacja HIPOT, łącze sprzężenia zwrotnego
• Detekcja otwartej bramki SR FET, zabezpieczenie linii wejścia UV/OV
• Aprobaty bezpieczeństwa UL1577 i TUV (EN60950 i EN62368).
• Wzmocniona izolacja, napięcie izolacyjne: <gt/> 4000 VAC, test HIPOT: 100%
• Zmienne napięcie wyjściowe, profile stałoprądowe, wiele progów usterek wyjściowych UV
• Moc: <lt/>30 mW w przypadku braku obciążenia, niska wartość upływu ciepła
