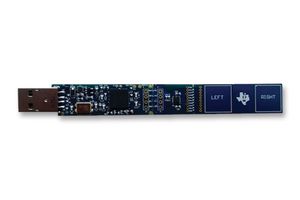

FDC1004EVM .
Moduł ewaluacyjny, do 4-kanałowego przetwornika pojemnościowo-cyfrowego FDC1004
Informacje o produkcie
Specyfikacja
FDC1004EVM jest zestawem ewaluacyjnym. Jest to system typu plug-and-play, przeznaczony do testowania jak i ewaluacji FDC1004, tj. 4-kanałowego konwertera pojemnościowo-cyfrowego. EVM to odłamywana płytka PCB składająca się z 3 sekcji. Pierwsza sekcja to konwerter USB na I²C na bazie mikrokontrolera MSP430F5528. Druga sekcja zawiera FDC1004, natomiast trzecia jest na bazie czujnika bezdotykowego (dla zademonstrowania czułości HDC1004). Trzecia sekcja może być usunięta i zastąpiona za pomocą niestandardowych czujników, zgodnie z wymogami aplikacyjnymi. FDC1004EVM nie wymaga dodatkowego sprzętu, kalibracji czy też programowania - wystarczy zamontować tylko GUI FDC1004EVM. Oprogramowanie ma zdolność konfiguracji rejestrów FDC1004, wyświetlania na 4 wykresach (1 na każdy pomiar) wartości pojemnościowych i eksportowania danych w formacie CSV.
- Obsługuje funkcję plug-and-play
- Do połączenie z niestandardowymi czujnikami
- Rejestrator danych pomiarowych
Specyfikacje techniczne
Przetwornik pojemności na cyfrowe
No SVHC (27-Jun-2018)
Płytka ewaluacyjna FDC1004
