TSM 0515D
Izolowana przetwornica DC/DC do płytek PCB, SMD, 1W, 15V, 30mA, -15V, 30mA

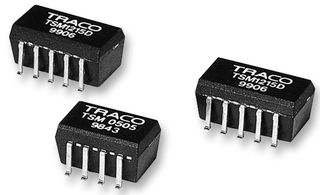

Obraz tylko do celów poglądowych. Skorzystaj z opisu produktu.
ProducentTRACO POWER
Nr części producentaTSM 0515D
Nr katalogowy Farnell1205075
Asortyment produktówTSM Series
Karta katalogowa
31 W Magazynie
Potrzebujesz więcej?
Dostawa w ciągu 1–2 dni roboczych
Zamówienie przed 17:00 – standardowa wysyłka
| Ilość | Cena (bez VAT) |
|---|---|
| 1+ | 43,470 zł |
| 10+ | 41,190 zł |
| 25+ | 40,300 zł |
| 50+ | 39,630 zł |
| 100+ | 38,990 zł |
Cena netto dlasztuka
Minimum: 1
Wiele: 1
43,47 zł (bez VAT)
Dodaj numer części / Uwagi na temat danego wiersza
Dodano do potwierdzenia zamówienia, faktury i potwierdzenia wysyłki tylko dla tego zamówienia.
Ten numer zostanie dodany do potwierdzenia zamówienia, faktury, potwierdzenia wysyłki, wiadomości e-mail z potwierdzeniem i etykiety produktu.
Informacje o produkcie
ProducentTRACO POWER
Nr części producentaTSM 0515D
Nr katalogowy Farnell1205075
Asortyment produktówTSM Series
Karta katalogowa
Aplikacje zasilaczaITE
Typ przetwornicy DC / DC-
Współczynnik wejściowy1:1
Moc wyjściowa, maks.1W
Liczba wyjść2 wyjścia
Napięcie wyjściowe - wyjście 115V
Prąd wyjściowy - wyjście 130mA
Napięcie wyjściowe - wyjście 2-15V
Prąd wyjściowy - wyjście 230mA
Regulacja wyjściowabez regulacji
Napięcie izolacji1kV
Znamionowe napięcie wejściowe DC5V
Typ wyjścia przetwornicy DC / DCStałe
Sposób montażu przetwornicy DC / DCProdukt do montażu powierzchniowego
Szerokość8mm
Wysokość6.8mm
Głębokość12.7mm
Napięcie wejściowe DC, min.4.5V
Napięcie wejściowe DC, maks.5.5V
Asortyment produktówTSM Series
Specyfikacja
TSM 0515D to izolowana przetwornica DC/DC 1W - z 2 wyjściami, do montażu na płytce. Ma 1W stosowanej mocy z dokładnością pinową odpowiednią dla zautomatyzowanej produkcji SMD. Oferuje napięcie wejściowe 5VDC±10% oraz napięcie wyjściowe ±15VDC. Układ ten może być lutowany bez jakichkolwiek problemów w wysokotemperaturowym procesie lutowania bezołowiowego. Mając niewielkie wymiary, przetwornica ta jest ekonomicznym rozwiązaniem dla wielu aplikacji.
- Duża dokładność koplanarności pinowej
- Izolacja wejścia/wyjścia: 1000VDC
- Typowa wydajność: 79%
Specyfikacje techniczne
Aplikacje zasilacza
ITE
Współczynnik wejściowy
1:1
Liczba wyjść
2 wyjścia
Prąd wyjściowy - wyjście 1
30mA
Prąd wyjściowy - wyjście 2
30mA
Napięcie izolacji
1kV
Typ wyjścia przetwornicy DC / DC
Stałe
Szerokość
8mm
Głębokość
12.7mm
Napięcie wejściowe DC, maks.
5.5V
Typ przetwornicy DC / DC
-
Moc wyjściowa, maks.
1W
Napięcie wyjściowe - wyjście 1
15V
Napięcie wyjściowe - wyjście 2
-15V
Regulacja wyjściowa
bez regulacji
Znamionowe napięcie wejściowe DC
5V
Sposób montażu przetwornicy DC / DC
Produkt do montażu powierzchniowego
Wysokość
6.8mm
Napięcie wejściowe DC, min.
4.5V
Asortyment produktów
TSM Series
Dokumentacja techniczna (3)
Alternatywy w stosunku do produktu o numerze TSM 0515D
Znaleziono 2 produktów
Ustawodawstwo i kwestie dotyczące ochrony środowiska
Kraj pochodzenia:
Kraj, w którym odbył się ostatni istotny etap procesu produkcjiKraj pochodzenia:Taiwan
Kraj, w którym odbył się ostatni istotny etap procesu produkcji
Kraj, w którym odbył się ostatni istotny etap procesu produkcjiKraj pochodzenia:Taiwan
Kraj, w którym odbył się ostatni istotny etap procesu produkcji
Taryfa celna:85044095
US ECCN:EAR99
EU ECCN:NLR
Zgodny z RoHS:Tak
RoHS
Ftalany zgodne z dyrektywą RoHS:Tak
RoHS
Pobierz certyfikat zgodności produktu
Świadectwo zgodności produktu
Ciężar (kg):.0015
